АГРЕГАТ РЕМОНТА ВОДОВОДОВ
«АНРВ с двухрядной кабиной»

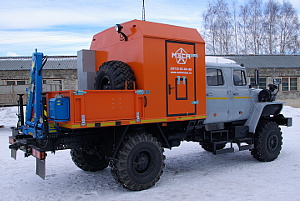

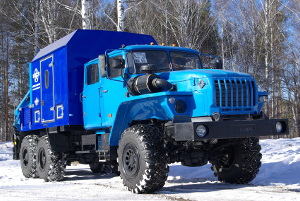

Передвижная мастерская АНРВ со сдвоенной кабиной

Передвижная мастерская АНРВ предназначена для проведения планово-предупредительного и аварийного ремонта водоводов, тепловых сетей, трубопроводов различного назначения. Сдвоенная кабина позволяет перевозить ремонтную бригаду в кол-ве 6 человек + водитель, сохранив место в фургоне для оборудования и инструмента.

Основные функции, выполняемые передвижной мастерской АНРВ:

                  • Электросварочные работы
                  • Газорезательные, газосварочные работы
                  • Грузоподъемные операции
                  • Замена арматуры трубопроводов
                  • Слесарные работы
                  • Возможность подключения ручного гидравлического, электрического инструмента.
                  • Освещение и обогрев места проведения работ
                    • Доставка бригады до 6 человек
Модификации

КАМАЗ, УРАЛ или SHACMAN?

Специальные автомобили серийно выпускается во множестве модификаций на шасси КАМАЗ 6х6 и УРАЛ (4х4, 6х6, капотный, бескапотный), УРАЛ НЕКСТ (4х4, 6х6, 6х4), SHACMAN (6x4, 6x6).  Для выбора шасси или модификации обратите внимание на список ниже. Если в данном списке нет нужного Вам шасси, обратитесь к нашим менеджерам, и мы поможем Вам решить этот вопрос!

МодификацияШассиХарактеристики
6614B1-11Урал 4320-1951-60, Урал 4320-1951-70Фургон с грузовой платформой и КМУ
6х6, МКБ, МОБ, дв. ЯМЗ 240 л.с, Евро-4, тахограф
6614B2-11Урал 4320-1151-61, Урал 4320-1151-71Фургон с грузовой платформой и КМУ
6х6, МКБ, МОБ, дв. ЯМЗ 285 л.с., Евро-4, АБС, тахограф

подробное описание

АГРЕГАТ НАЗЕМНОГО РЕМОНТА ВОДОВОДОВ
"АНРВ" с двухрядной кабиной

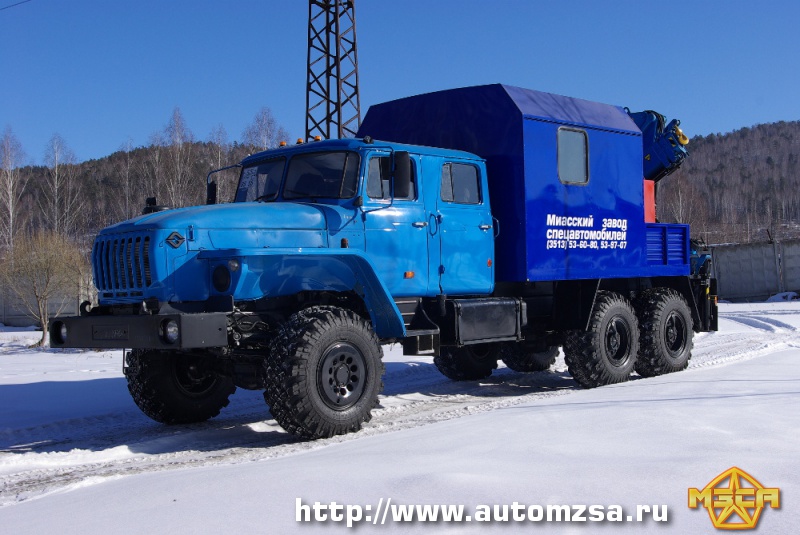

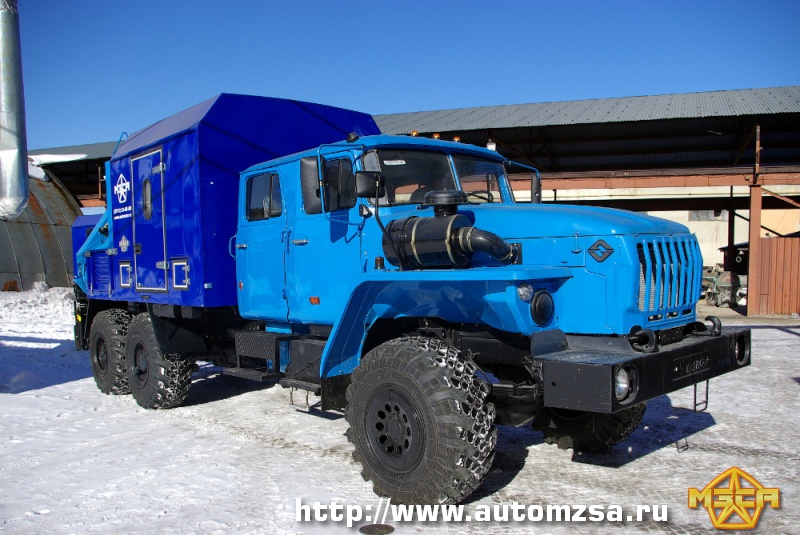

АНРВ с двухрядной кабиной

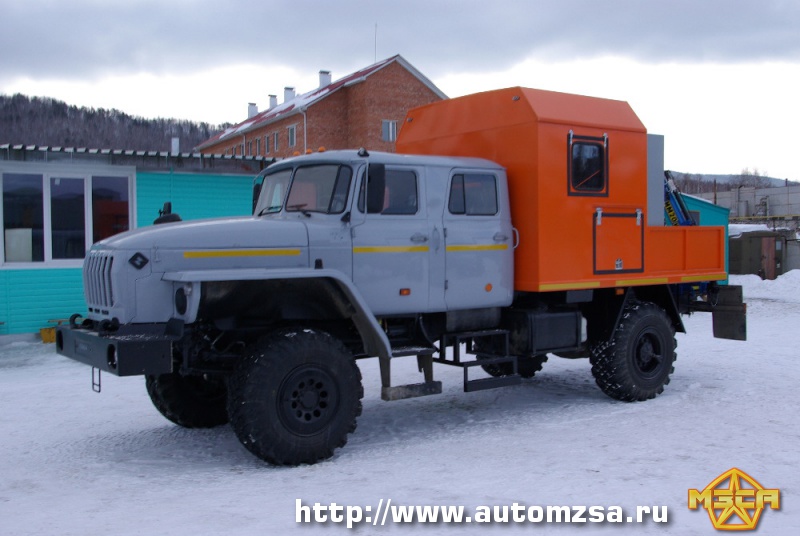

Сдвоенная шестиместная  кабина АНРВ позволяет  перевозить рабочую бригаду численностью 6 человек, не занимая места в фургоне. На грузовой платформе можно разместить материалы для ремонта, оборудование и инструмент без привлечения дополнительного транспорта.

Передвижная мастерская АНРВ полностью обеспечивает выполнение локальных ремонтных работ на трубопроводах, предоставляя средства для манипуляции грузами, электроэнергией, сварочным оборудованием, слесарным и гидравлическим оборудованием.

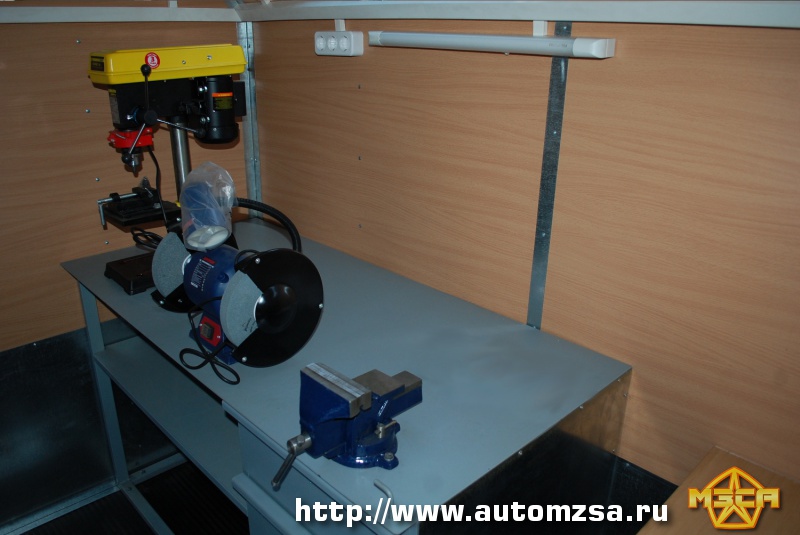

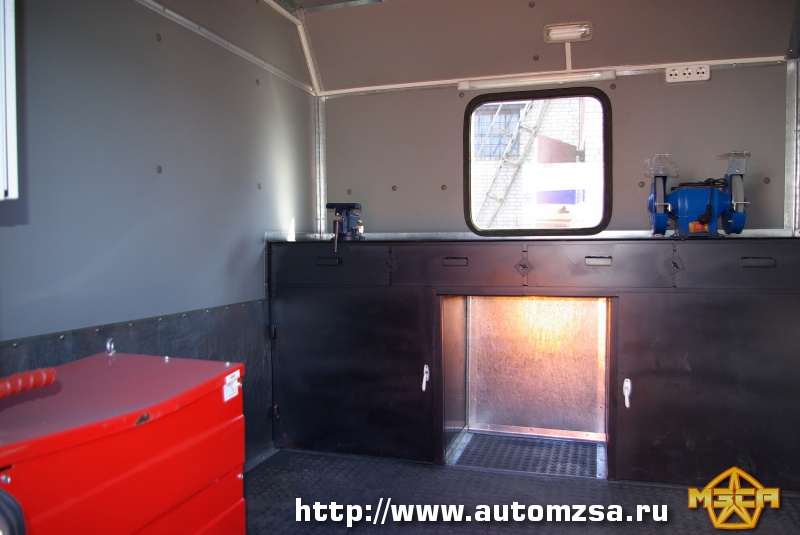

Передвижная мастерская АНРВ представляет собой  металлический каркасный сварной кузов-фургон со слесарным оборудованием - верстак, тисы, наждак, ручной пресс, электрический и пневматический инструмент.

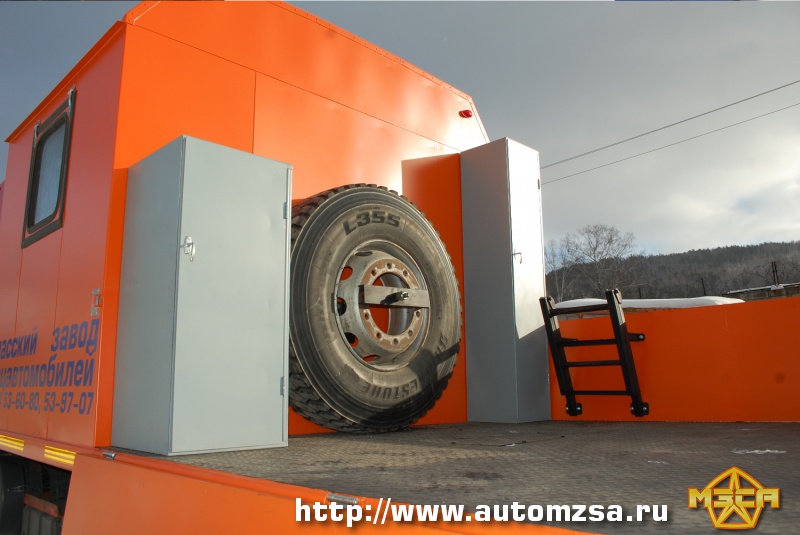

На задней стенке кузова-фургона размещены открытые или закрытые ниши для хранения пропановых и кислородных баллонов, ацетиленового генератора (ниша для баллона с пропаном находится внутри обогреваемого фургона).

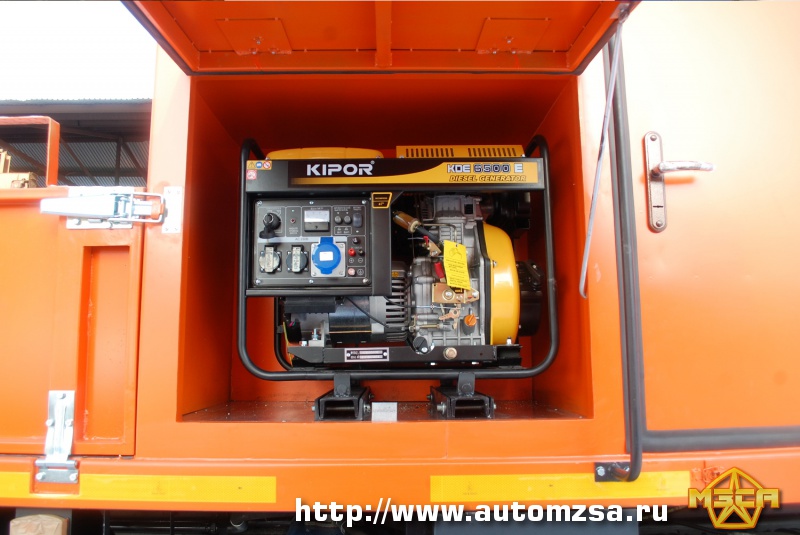

Освещение фургона производится от светильников 24В (от бортовой сети автомобиля) и дополнительное освещение 220В от электрогенератора. Питание электроооборудования и электроинструмента также производится от работающего электрогенератора.

Кузов-фургон имеет одно или несколько окон, которые могут быть выполнены как глухими, так и распашными. Окна фургонов АНРВ  изготовлены из травмобезопасного стекла, имеют стеклопакет из двух  стекол, что сохраняет тепло и не дает стеклам замерзать и запотевать.

Отопление кузова-фургона производится при помощи автономного обогревателя отечественного или импортного производства (Планар, Webasto).

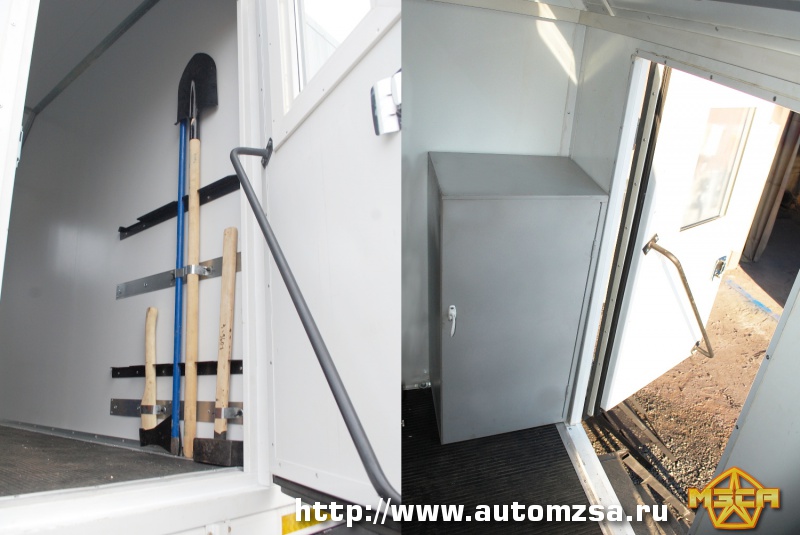

С наружной стороны кузова-фургона предусмотрен несколько технологических ниш, предназначенных для хранения сварочного кабеля, шанцевого инструмента, элементов легкосборного ограждения места проведения работ, устройств наружного освещения.

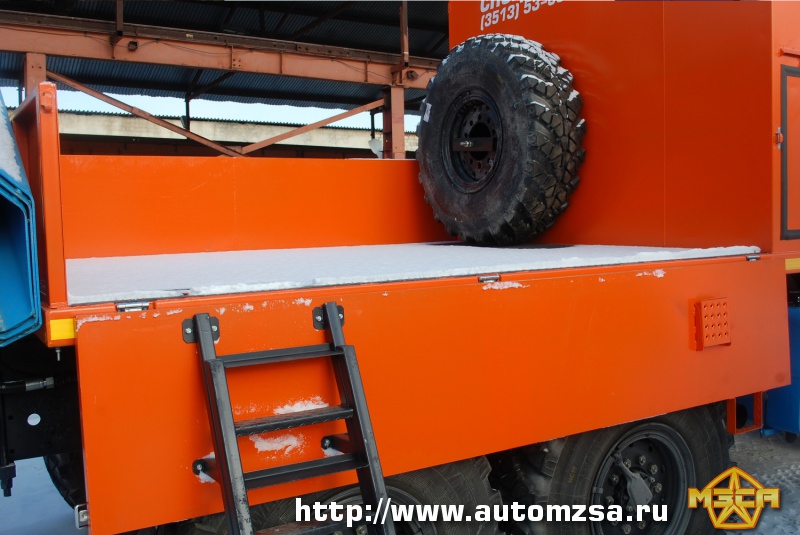

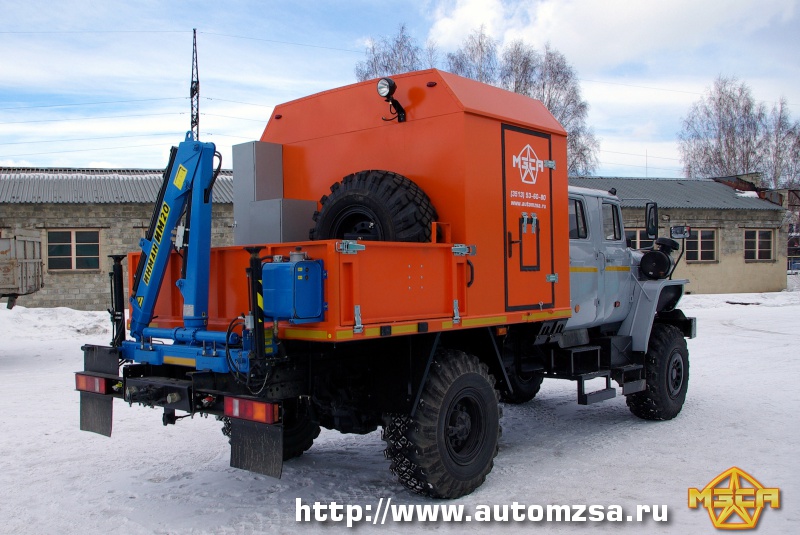

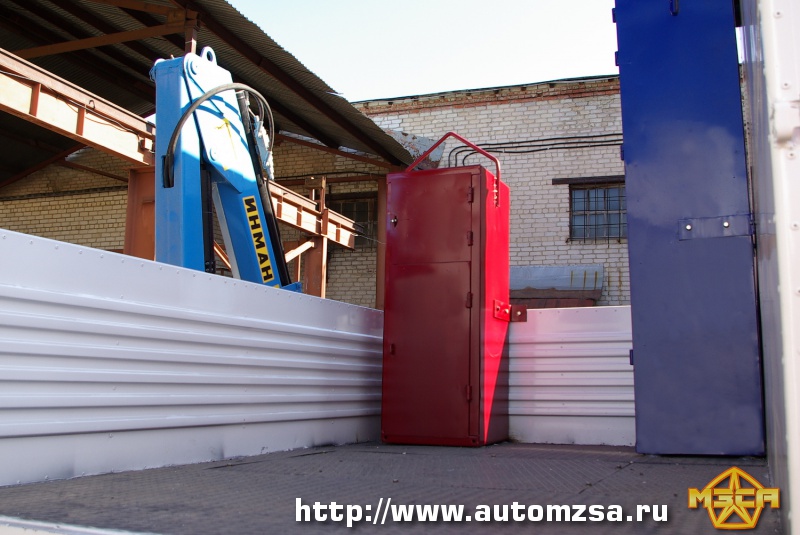

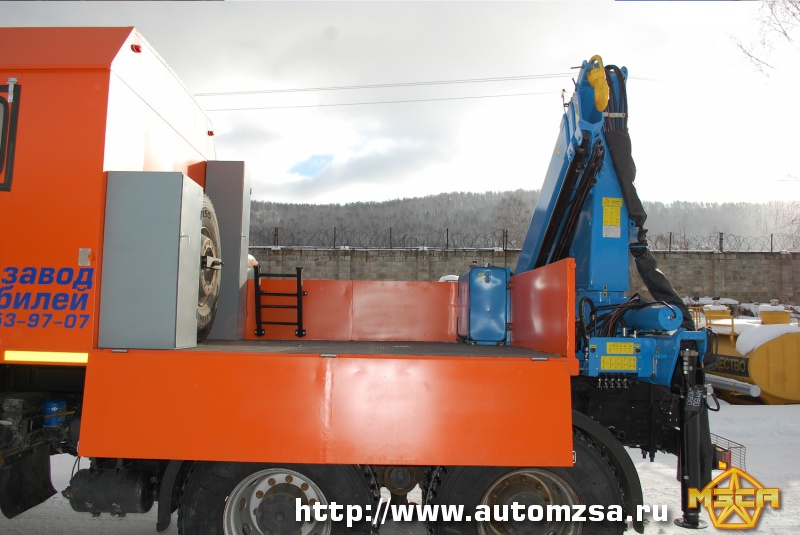

Грузовая платформа АНРВ

Грузовая платформа передвижной мастерской имеет два откидных борта (левый и правый, либо только правый), стандартной высоты (возможно увеличение высоты бортов). Левый борт в вариантном исполнении закрывает нишу для длинномерных грузов (трубы, доски, арматура).

Многочисленные дренажные  отверстия предотвращают скопление дождевой воды внутри платформы, а резиновое рифленое покрытие пола препятствует скольжению обуви рабочих.

Возможна установка съемного тента над грузовой платформой.

Опционально, грузовая платфома оборудуется краном-укосиной для мелких грузов.

насосное оборудование

Насосное оборудование

Спецавтомобиль АНРВ опционально оснащается самовсасывающим насосом для загрязненных вод марки АНС-60 (АНС-130) с электроприводом. Насосы предназначены для откачки загрязненной воды, неагрессивных жидкостей с взвешенными частицами (шлак, песок и другие твердые включения) массовой концентрацией до 10%, максимальной крупностью до 1 мм, температурой до 50,0С.

Насосы самовсасывающие центробежные, горизонтальные, одноступенчатые с камерным входом с приводом от электродвигателя . Агрегаты  АНС так же могут быть также поставлены с дизельным или бензиновым двигателем.

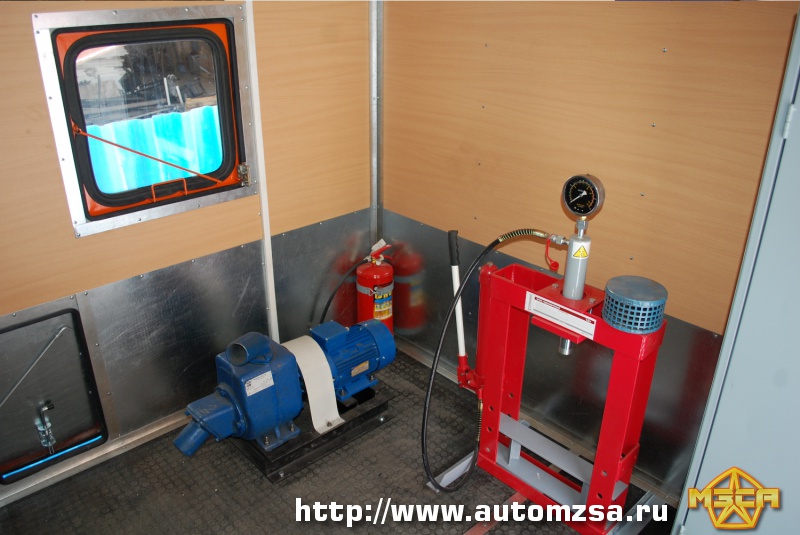

Насос устанавливается в обогреваемом пространстве кузова-фургона, подключение всасывающего и напорного рукавов - через люки в бортах фургона.

Насос АНС-60

Рукава насоса АНС-60
Характеристики насоса
 АНС-60 АНС-130
Подача, Qм/ч 60 130
Напор, Hм  12,0+1,0  10,5+1,0
Частота вращения (расчётная), n об/мин 3000 3000
Мощность, потребляемая насосом, кВт  5,1+0,45  7,2+0,65
Высота всасывания, м, не менее 5 4,5
Время всасывания, мин 7 5
КПД, %  40,0-2,8  57,8-4
Диаметр всасывающих и напорных рукавов, мм 75 100
Масса насоса, кг, не более 60 95
Габаритные размеры агрегата, мм, не более:
   Длина 445 540
   Ширина 315 390
   Высота 420 420

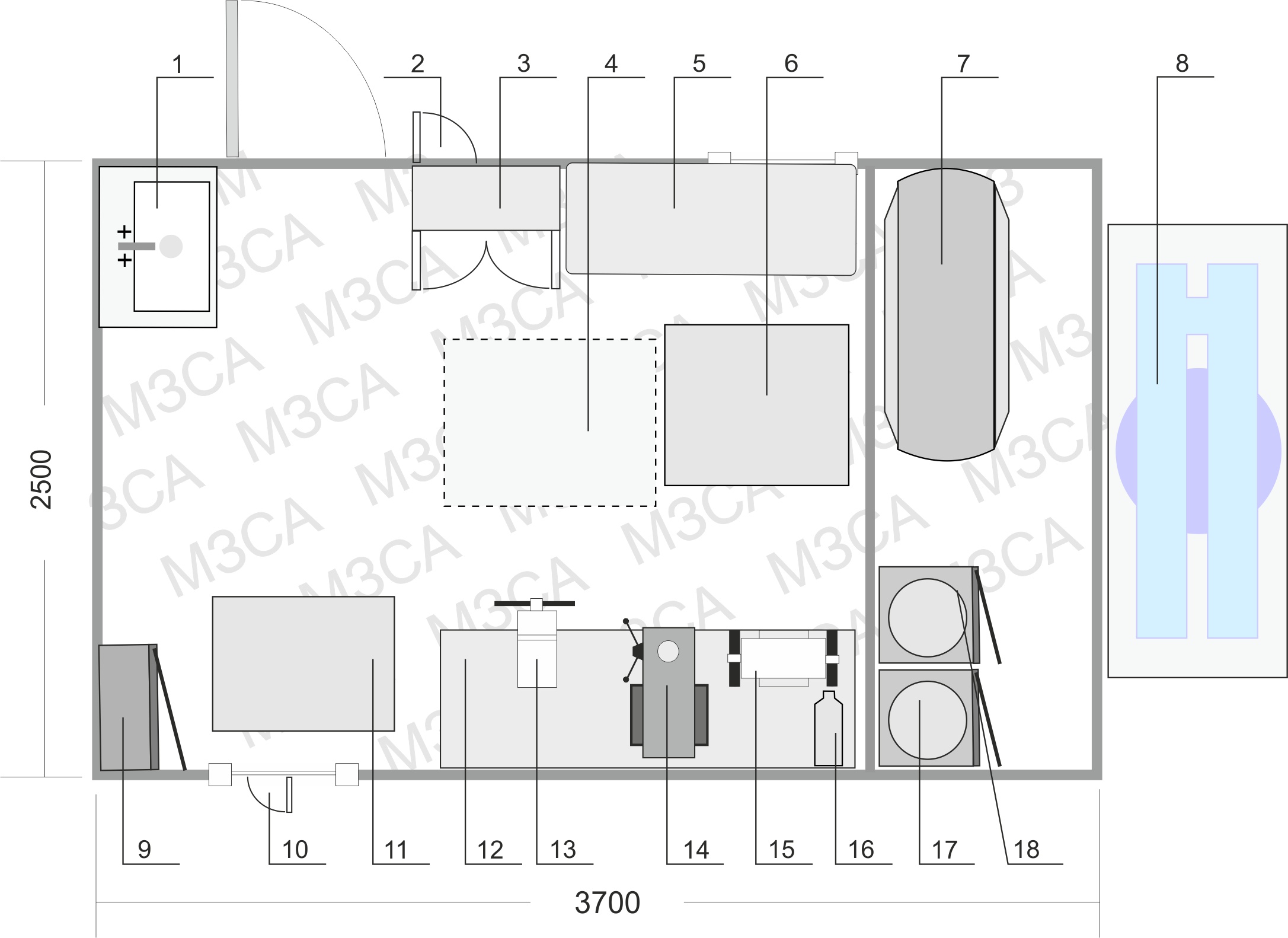

Внутренняя планировка
Аварийно-ремонтная машина МАРС 489501 Урал
Состав кунга:
1. Умывальник;
2. Внешний подвод;
3. Шкаф для одежды;
4. Люк аварийно - вентиляционный;
5. Диван-рундук;
6. Стол откидной;
7. ДЗК;
8. КМУ ИМ-55;
9. Электрощит;
10. Лючок;
11. Место под дизель генератор;
12. Верстак с ящиками и нишей под доп. оборудование;
13. Тисы;
14. Станок сверлильный;
15.  Наждачно - обдирочный станок;
16. Планар 8Д;
17. Контейнер для пропанобутанового баллона;
18. Контейнер кислородного баллона.

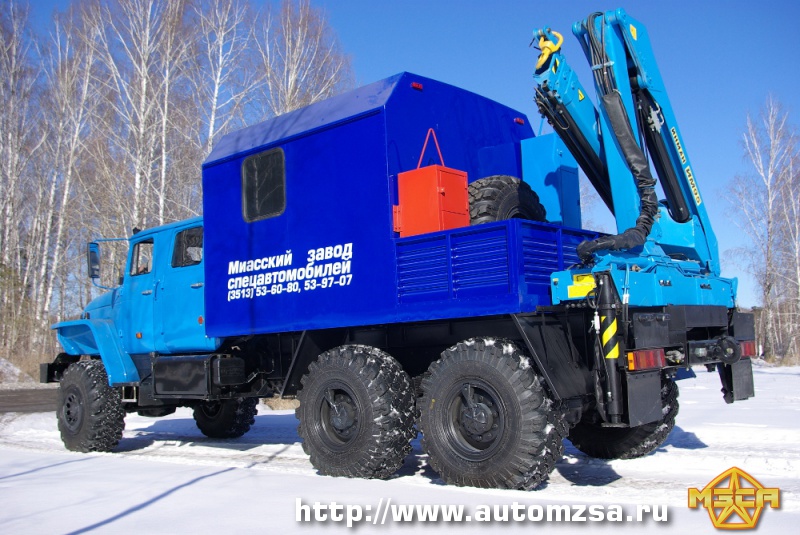

Грузоподъемное оборудование
МодификацияХарактеристики
Гидроманипулятор ИМ-50Момент 4.4т, вылет 6.14м, г/п 2.0-0.74т
Гидроманипулятор ИМ-77Момент 7.5т, вылет 6.8м, г/п 3.0-1.1т
КМУ PALFINGER PK10000момент 93,5 кН/м / 9,5 тм
КМУ PALFINGER PK6500Грузовой момент 56,9 кН/м / 5,8 тм
КМУ PALFINGER PK8500момент 75,0 кН/м / 7,6 тм
Манипулятор ИМ-150Момент 11.6т, вылет 12.4м, г/п 3.87-0.77т
Манипулятор ИМ-20Момент 1.85т, вылет 3.75м, г/п 1,25-05т
Манипулятор ИМ-95Момент 8.5т, вылет 8.1м, г/п 2.83-0.94т
