планировка вариант 1

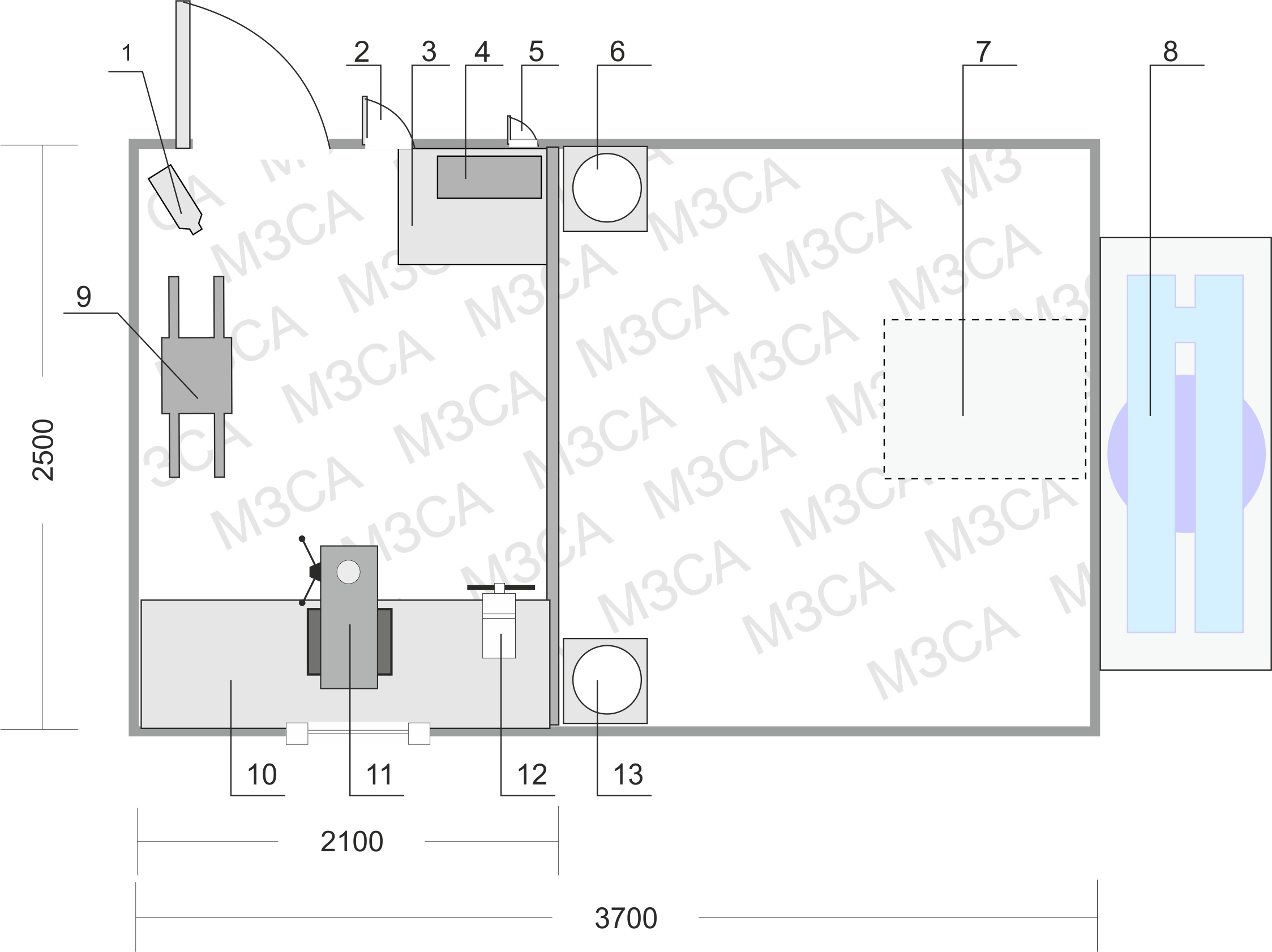

Основное оборудование передвижной мастерской АНРВ

1. Автономный отопитель ПЛАНАР 8Д-24; 2. Щит подключения внешнего электропитания; 3. Сварочный выпрямитель ВД-313; 4. Электрошкаф; 5.Нагнетатель смазки; 6. Генератор синхронный EG 202.6; 7. Гидроманипулятор;

8. Диван-рундук с мягкой спинкой; 9. Верстак с ящиками; 10. Станок точильно-шлифовальный; 11. Станок сверлильный; 12. Тисы слесарные; 13.Баллон пропановый; 14. Баллон кислородный.

Примечание: газовые баллоны могут быть размещены на грузовой платформе в трех вариантах


1. Установлены на полу грузовой площадки и закреплены быстросъемным хомутом к задней стенке фургона
2. Установлены в съемные металлические контейнеры с открывающимися дверками
3. Установлены в ниши, устроенные в задней стенке фургона.

планировка вариант 2

Основное оборудование мастерской АНРВ


1. Автономный отопитель ПЛАНАР 8Д24 2. Лючок для электрокабеля; 3. Сварочный выпрямитель ВД-313; 4. Электрошкаф; 5. Щит для подключения внешнего источника электроэнергии; 6. Баллон пропанобутановый; 7. Генератор синхронный EG.202.6 (под кузовом);

8. Гидроманипулятор; 9. Гидравлический пресс 10т; 10. Верстак с  ящиками для инструмента; 11. Сверлильный станок; 12. Тисы; 13. Баллон кислородный.


Дополнительно оснащается газорезательным оборудованием (баллоны, рукава, резак).

Передвижная мастерская АНРВ  позволяет перевезти к месту выполнения работ бригаду численностью до 6 человек.

Кузов фургон мастерской АНРВ опционально может быть оборудован обогреваемыми контейнерами для пропановых и кислородных баллонов, ацетиленового генератора, рукавов, что позволяет значительно сократить время развертывания мастерской в рабочее положение.

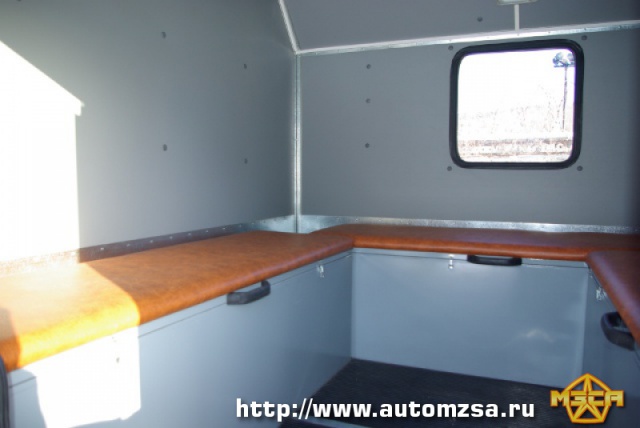

Как один из вариантов, кузов-фургон может быть изготовлен без слесарного верстака и инструмента. Вместо верстака в фургоне АНРВ устанавливается стол и диваны-рундуки, предназначенные для отдыха, согрева персонала и приема пищи (фото внизу).

С наружной стороны кузова-фургона предусмотрен доступ до технологических ниш, предназначенных для хранения сварочного кабеля, шанцевого инструмента, элементов легкосборного ограждения места проведения работ, элементов наружного освещения.

Конфигурация верстаков, размещение оборудование внутри фургона мастерской АНРВ может быть выполнено как по одному из популярных типовых проектов, так и по индивидуальному проекту с учетом пожеланий заказчика.

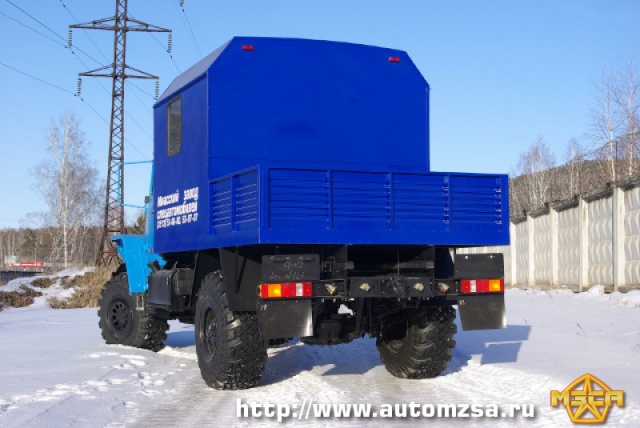

Грузовая платформа передвижной мастерской имеет два откидных борта (левый и правый), стандартной для грузовых автомобилей высоты. Левый борт закрывает нишу для длинномерных грузов (трубы, доски, арматура). Денажные  отверстия предотвращают скопление дождевой воды внутри платформы, а резиновое рифленое покрытие пола воспрепятствует скольжению обуви. Возможна установка съемного тента над грузовой платформой.

Передвижная мастерская АНРВ для целей обеспечения электросварочных работ оборудована электрогенератором мощностью 20-30 кВт, приводимым в действие от двигателя шасси (через КДОМ). Электрический генератор обеспечивает работу одного или двух сварочных постов, печи для нагрева и сушки электродов, системы внешнего освещения. Альтернативно, стационарный генератор может заменяться на переносной.

Гидростанция, компрессор АНРВ

Привод гидравлического оборудования (труборезы, трубогибы, домкраты) обеспечивается как от стационарно устанавливаемого гидрораспределительного устройства либо от автономной гидравлической станции. Компрессорная установка обеспечивает функционирование пневматического инструмента и оборудования. Производительность и мощность компрессора определяются поставленными перед спецмашиной задачами.

Установленный на передвижную мастерскую АНРВ гидроманипулятор обеспечивает манипуляции с небольшими грузами (до 2 тн), материалами, инструментом. На передвижные мастерские устанавливаются гидроманипуляторы ИНМАН (Россия)

Как вариант, мастерская АНРВ может поставляться без гидроманипулятора, с краном-укосиной.

Передвижные мастерские АНРВ оснащаются специальным высокопроизводительным насосом марки АНС-60 или аналогичным, предназначенным для откачки воды из котлованов, колодцев, подвалов, лотков теплотрасс. Насос устанавливается в фургоне, выпуск рукавов производится через специальные лючки в бортах фургона (см. фото внизу).

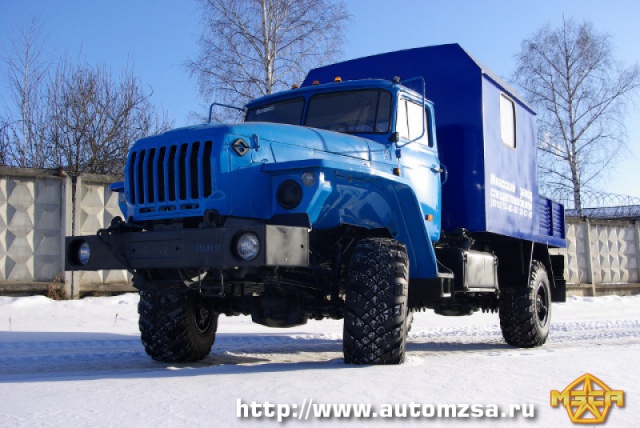

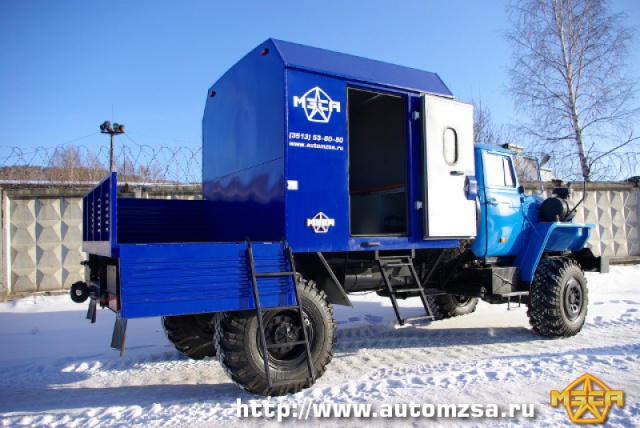

Передвижная мастерская АНРВ-1 на шасси 43206-4151-81 4x4 (кол. база 4 405 мм), УРАЛ 43206-6151-71 4x4 (кол. база 4 605 мм), КАМАЗ 43502-50 4х4

Технические характеристики шасси Урал 43206-6151-71:

Технические характеристики шасси Урал 43206-4151-81:

Технические характеристики шасси КАМАЗ 43118-50:

АНРВ-1 предназначена для проведения планово-предупредительного и аварийного ремонта водоводов, тепловых сетей, трубопроводов различного назначения.
Основные функции, выполняемые передвижной мастерской АНРВ-1:

• Электросварочные работы
• Газорезательные, газосварочные работы
• Грузоподъемные операции
• Замена арматуры трубопроводов
• Слесарные работы
• Возможность подключения ручного гидравлического, электрического инструмента.
• Освещение и обогрев места проведения работ
• Доставка бригады до 6 человек

Кузов-фургон  без изготовлен из монолитных сэндвич-панелей, образующих собой 5-ти слойную прочную конструкцию из стальных оцинкованных плакированных листов, листов фанеры и слоя утеплителя (пенополистирол), склеенных между собой под высоким давлением посредством высокопрочного однокомпонентного клея. Внешняя обшивка — плакированный металл. Внешнее и внутреннее обрамление  оцинкованное, окрашенное. Внутренняя обшивка — плакированный металл. Толщина панели 60 мм. Над окнами и дверями — водоотливные козырьки. Пол — рифленый алюминиевый лист «Квинтет» 2 мм. Цвет фургона — белый.
Внутри кузова-фургона передвижной мастерской размещены: слесарный верстак с ящиками для инструмента, слесарными тисами и точильным станком, верстак для сборочно-разборочных работ, сверлильный станок, сварочный аппарат, компрессор с электроприводом, шкаф для одежды, умывальник с подогревом воды, диван-рундук, кресло и откидной столик.
Грузовая платформа передвижной мастерской имеет два откидных борта (левый и правый), стандартной для грузовых автомобилей высоты. Левый борт закрывает нишу для длинномерных грузов (трубы, доски, арматура). Денажные  отверстия предотвращают скопление дождевой воды внутри платформы, а резиновое рифленое покрытие пола воспрепятствует скольжению обуви. Возможна установка съемного тента над грузовой платформой.

Спецификация АНРВ-3:
