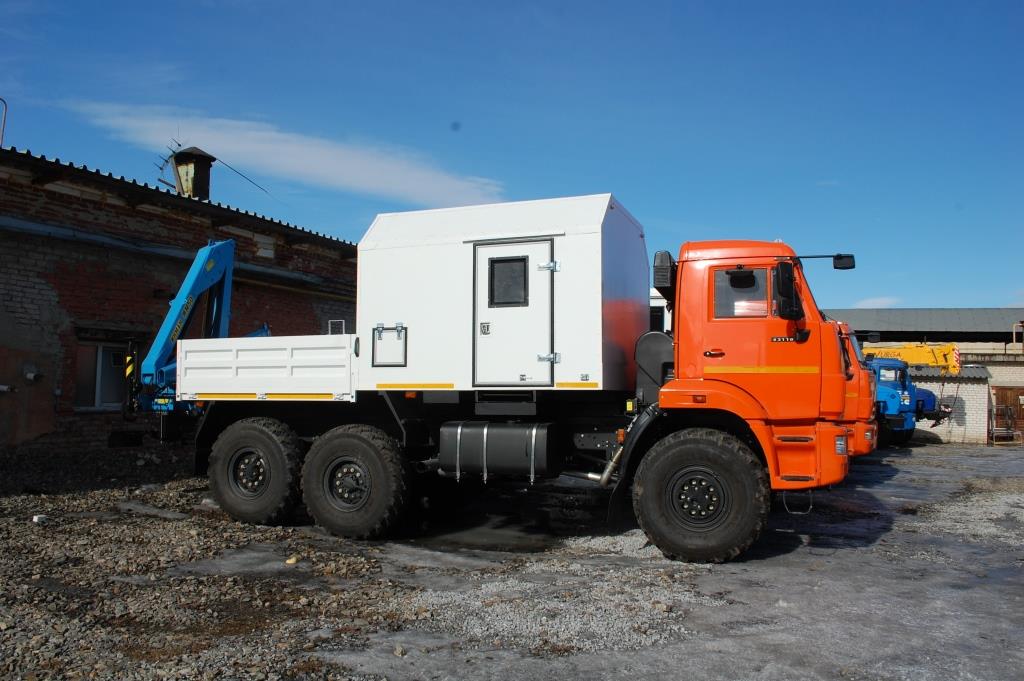

АГРЕГАТ НАЗЕМНОГО РЕМОНТА ВОДОВОДОВ АНРВ-3

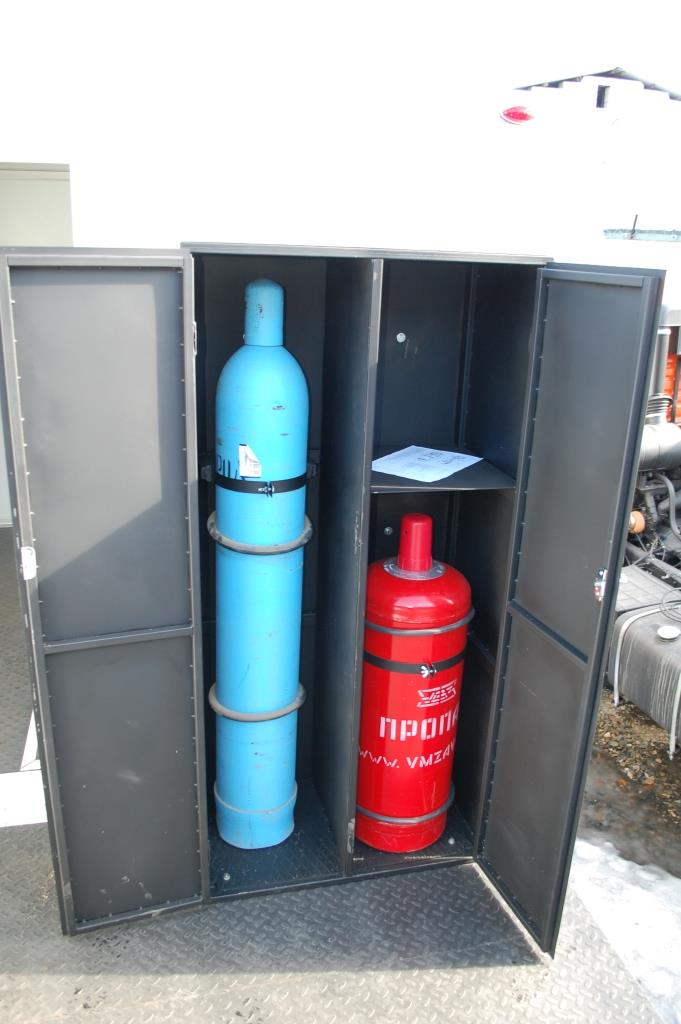

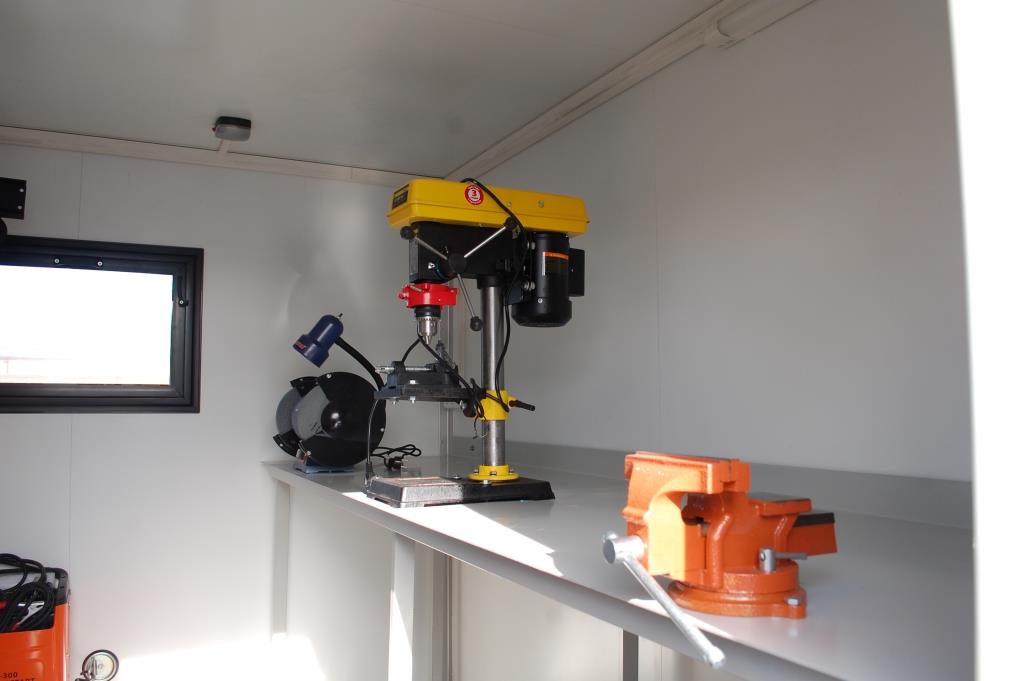

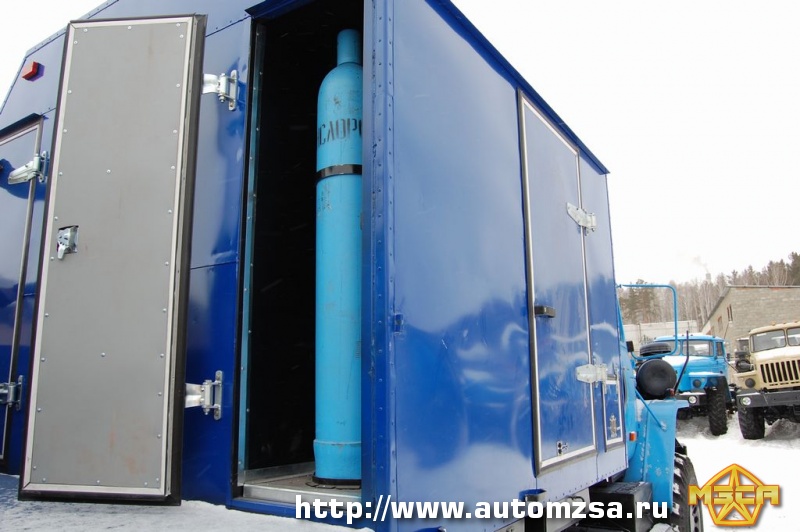

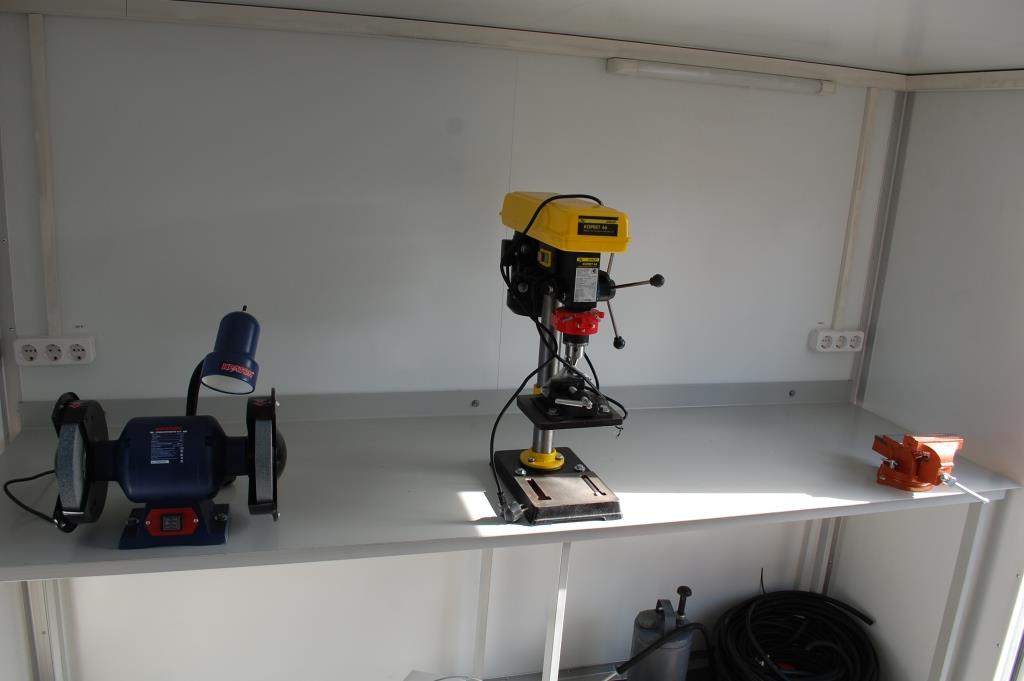

Передвижная мастерская представляет из себя кузов-фургон со слесарным оборудованием - верстак, тисы, наждак, ручной пресс, электрический и пневматический инструмент. На задней стенке кузова-фургона размещены открытые или закрытые ниши для хранения пропановых и кислородных баллонов, ацетиленового генератора (ниша для баллона с пропаном находится внутри обогреваемого фургона).

Освещение фургона производится от светильников 24В (от бортовой сети автомобиля) и дополнительное освещение 220В от электрогенератора. Питание электроооборудования и электроинструмента также производится от работающего электрогенератора.

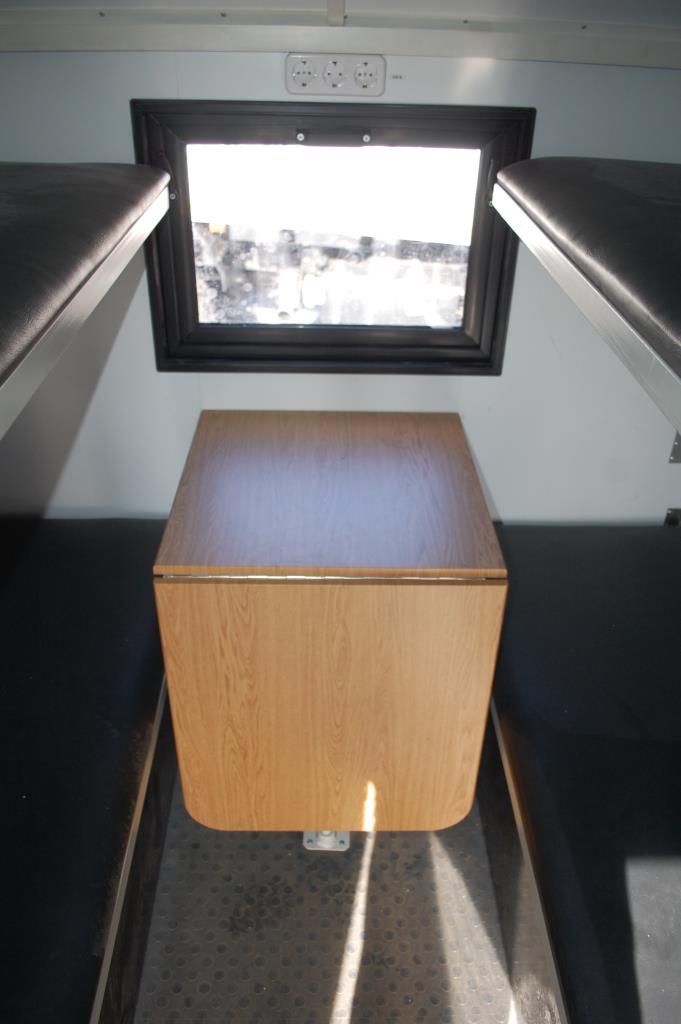

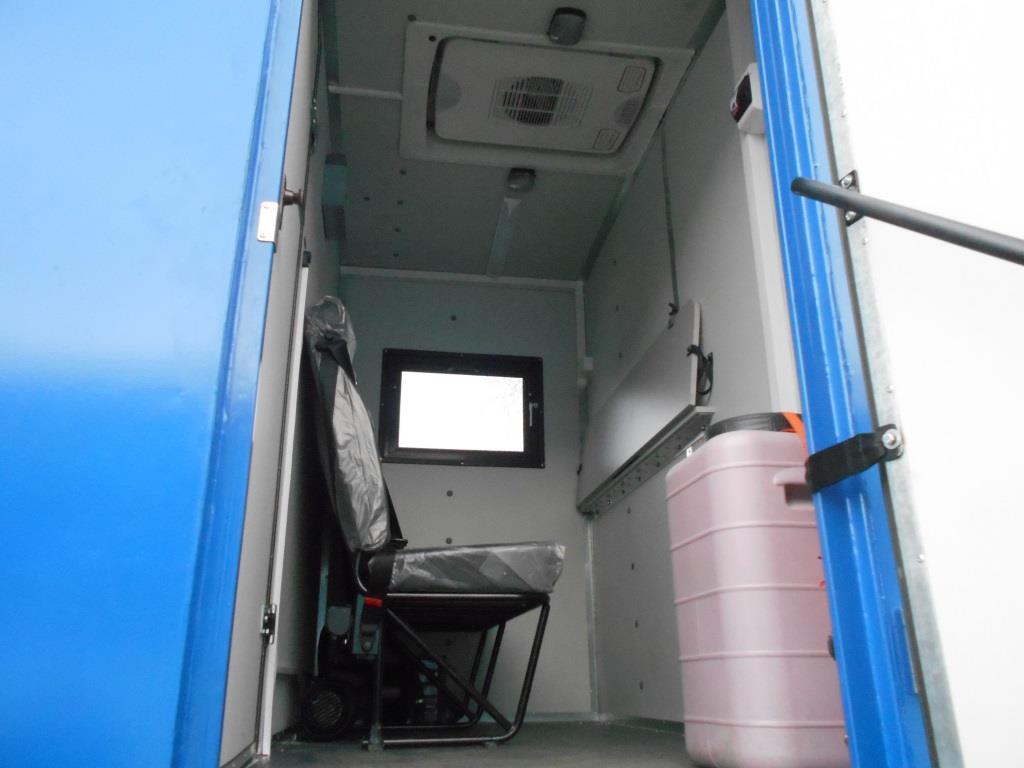

Кузов-фургон имеет два или три окна, часть которых открываются. Окна автомобилей изготовлены из травмобезопасного стекла, имеют стеклопакет из двух или трех стекол, что сохраняет тепло и не дает стеклам замерзать и запотевать.

Отопление кузова-фургона АНРВ производится при помощи автономного обогревателя отечественного (Планар) или импортного производства (Webasto).

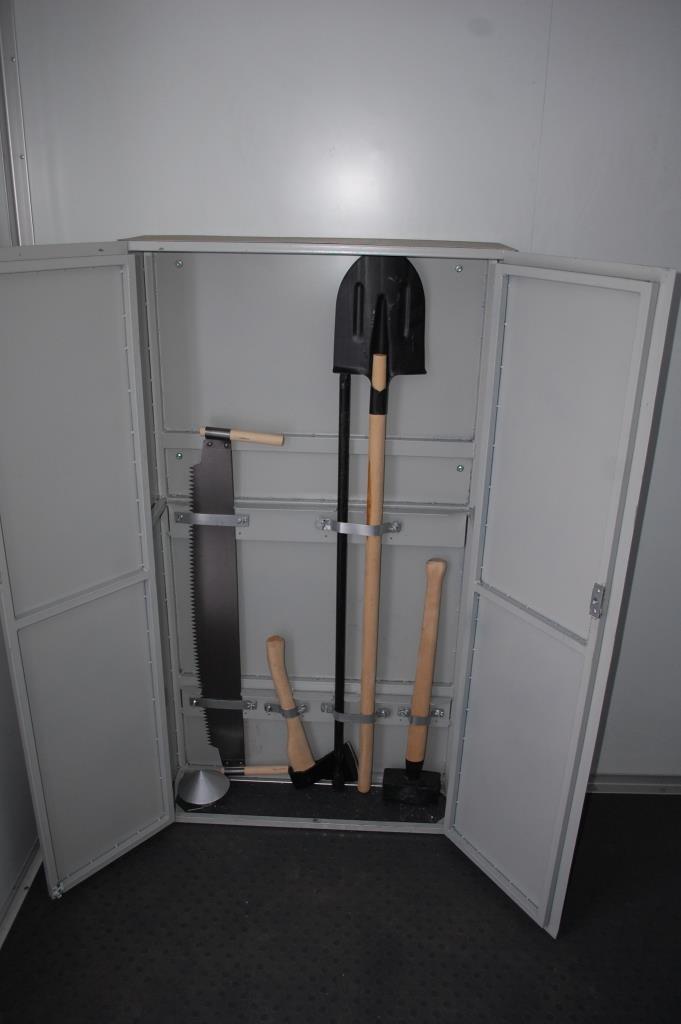

С наружной стороны кузова-фургона предусмотрен несколько технологических ниш, предназначенных для хранения сварочного кабеля, шанцевого инструмента, элементов легкосборного ограждения места проведения работ, устройств наружного освещения.

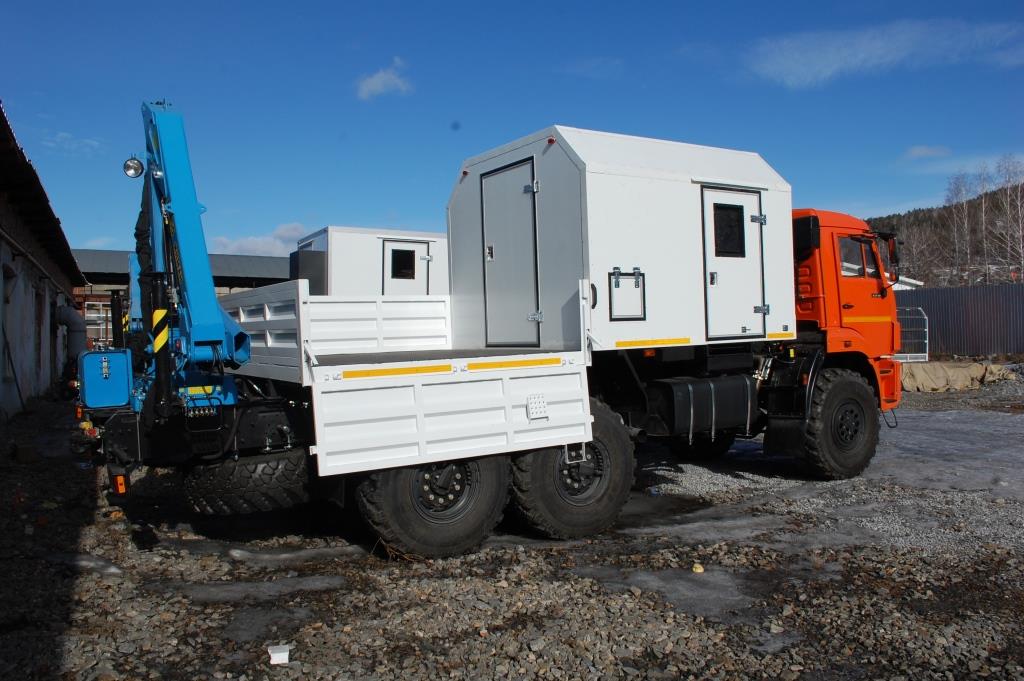

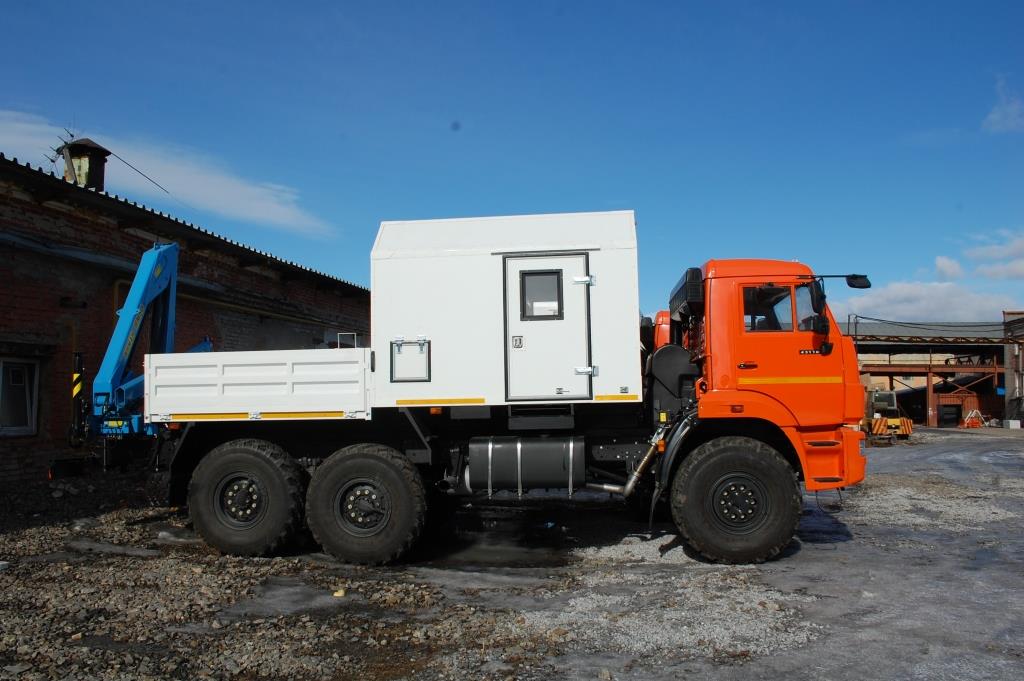

Грузовая платформа АНРВ

Грузовая платформа передвижной мастерской имеет два откидных борта (левый и правый, либо только правый), стандартной высоты (возможно увеличение высоты бортов). Левый борт в вариантном исполнении закрывает нишу для длинномерных грузов (трубы, доски, арматура).

Многочисленные дренажные отверстия в кузове предотвращают скопление дождевой воды внутри платформы, а резиновое рифленое покрытие пола препятствует скольжению обуви рабочих.

Возможна установка съемного тента над грузовой платформой.

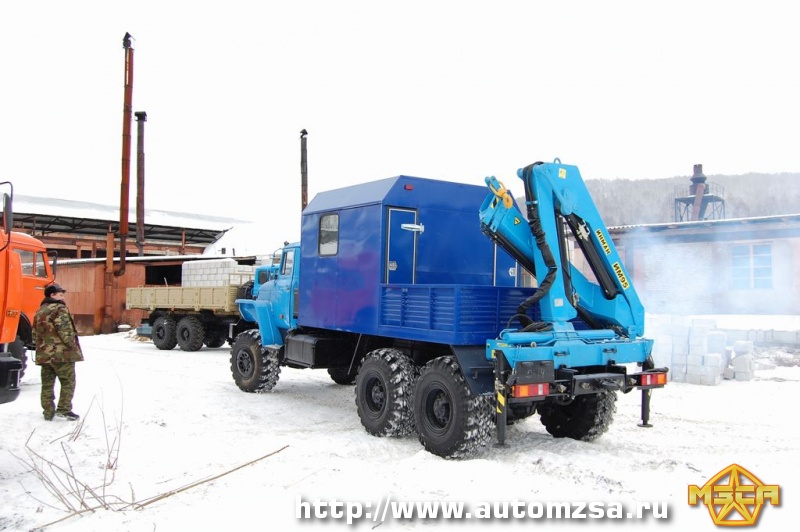

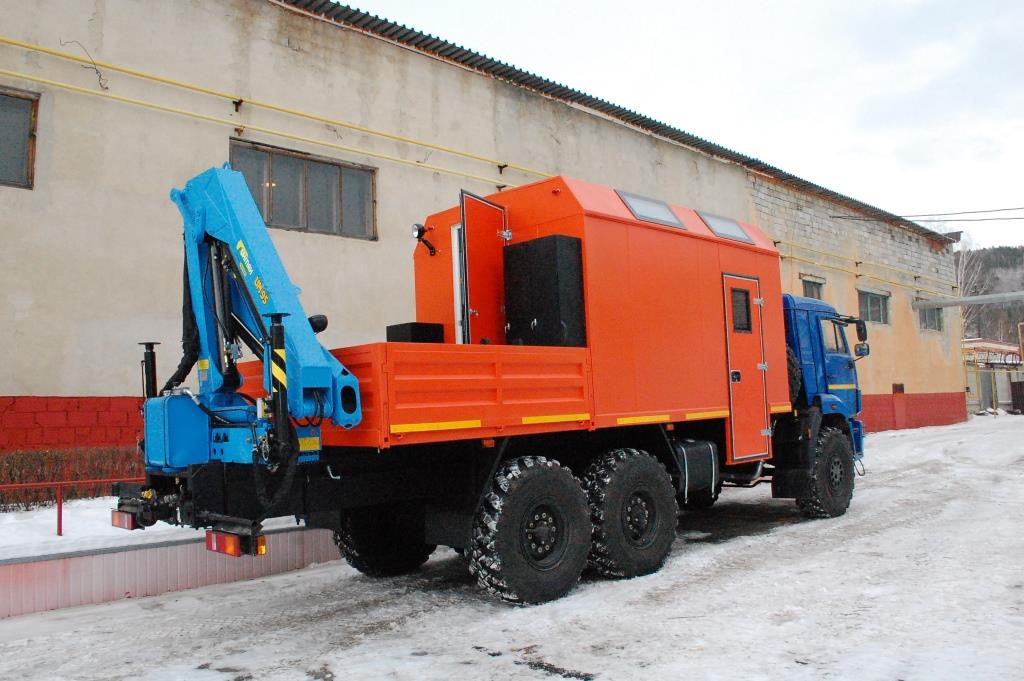

Опционально, грузовая платфома агрегата оборудуется краном-укосиной для мелких грузов.

Электрогенератор.

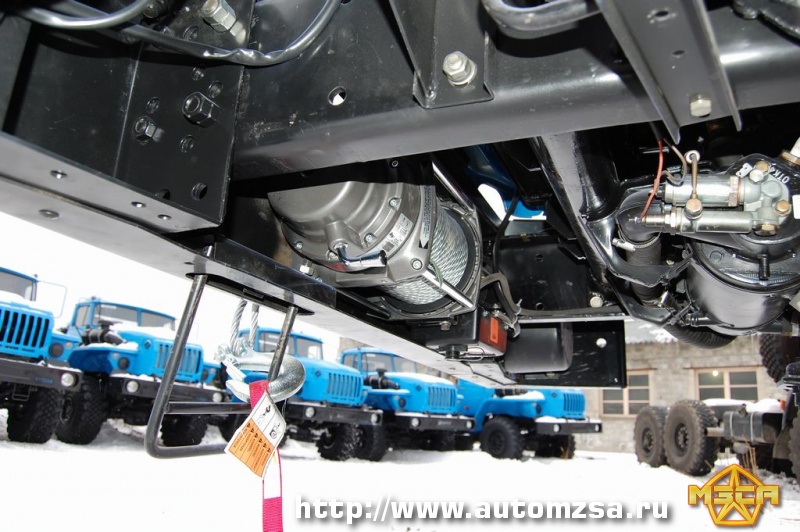

Передвижная мастерская АНРВ для целей обеспечения электросварочных работ оборудована электрогенератором мощностью 20-30 кВт, приводимым в действие от двигателя шасси (через КДОМ). Электрический генератор обеспечивает работу одного или двух сварочных постов, печи для нагрева и сушки электродов, системы внешнего освещения.

Спецавтомобиль АНРВ опционально оснащается самовсасывающим насосом для загрязненных вод марки АНС-60 (АНС-130) с электроприводом. Насосы предназначены для откачки загрязненной воды, неагрессивных жидкостей с взвешенными частицами (шлак, песок и другие твердые включения) массовой концентрацией до 10%, максимальной крупностью до 1 мм, температурой до 50,0С.

Насосы самовсасывающие центробежные, горизонтальные, одноступенчатые с камерным входом с приводом от электродвигателя . Агрегаты АНС так же могут быть также поставлены с дизельным или бензиновым двигателем.

Насос устанавливается в обогреваемом пространстве кузова-фургона, подключение всасывающего и напорного рукавов - через люки в бортах фургона.

Характеристики насоса АНС-60 АНС-130 Подача, Qм/ч 60 130 Напор, Hм  12,0+1,0  10,5+1,0 Частота вращения (расчётная), n об/мин 3000 3000 Мощность, потребляемая насосом, кВт  5,1+0,45  7,2+0,65 Высота всасывания, м, не менее 5 4,5 Время всасывания, мин 7 5 КПД, %  40,0-2,8  57,8-4 Диаметр всасывающих и напорных рукавов, мм 75 100 Масса насоса, кг, не более 60 95 Габаритные размеры агрегата, мм, не более:       Длина 445 540    Ширина 315 390    Высота 420 420
