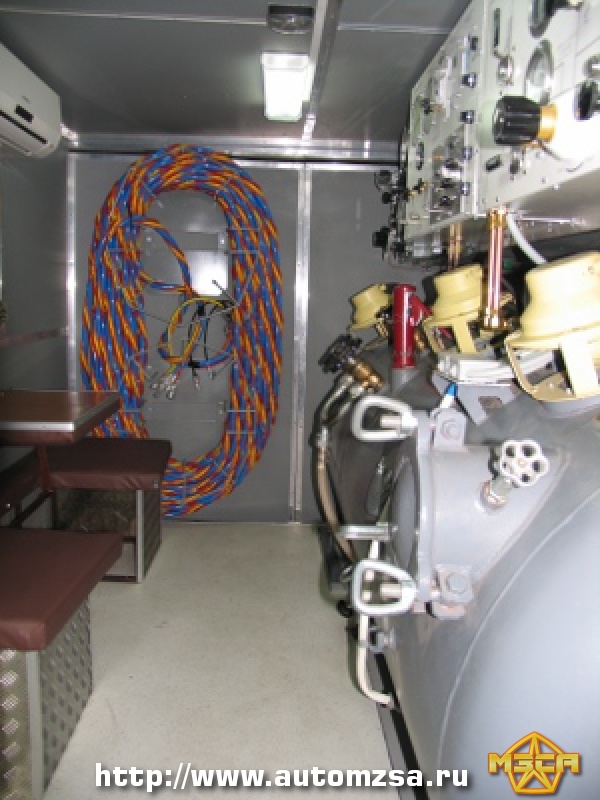

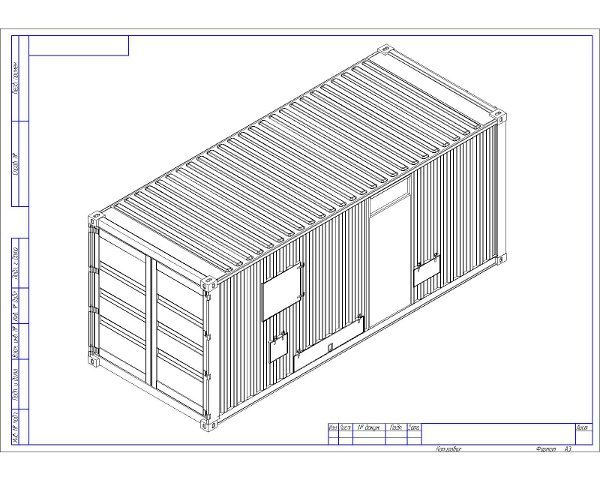

Представляет собой транспортный контейнер габаритными размерами 6105х2438х2591 мм, с необходимыми проемами и нишами для размещения оборудования Заказчика. Функционально внутреннее помещение контейнера БК разделено на два отсека: медицинский и компрессорный. Между отсеками выполнена стационарная перегородка со звукоизоляцией. В медицинском отсеке сделан фальшпол от уровня основного пола контейнера. Настил фальшпола изготовлен из листа влагостойкой фанеры. Пространство под фальшполом разделено сплошными стальными перегородками на четыре примерно равные ниши, у каждой ниши имеется крышка, две крышки расположены в торце контейнера и по одной крышке расположено на правом и левом борту.

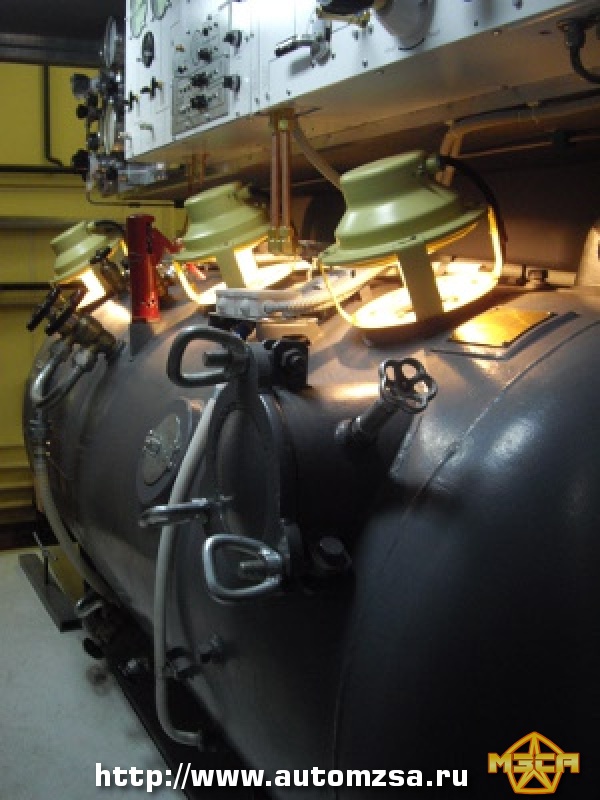

Модульный контейнер для размещения барокомплекса (контейнер БК) используется для размещения и эксплуатации барокамеры и сопутствующего оборудования. Строительные конструкции контейнера БК и компоновка оборудования обеспечивают удобство обслуживания всех технических систем. Принятые конструктивные решения соответствуют, СНиП 2.09.02-85 “Производственные здания и сооружения”.

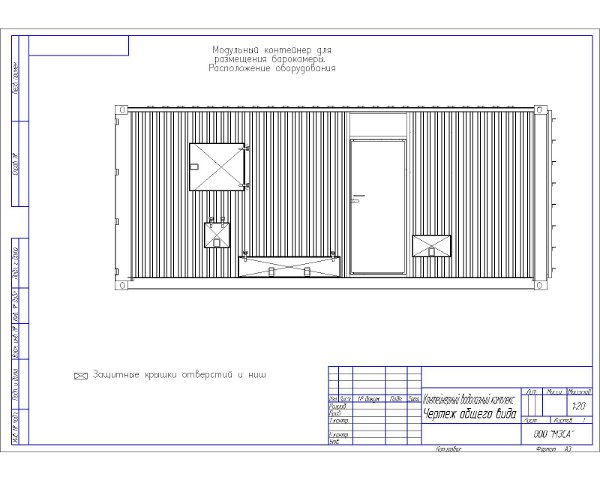

В конструктиве контейнера БК предусмотрены проёмы и ниши для технологического оборудования:

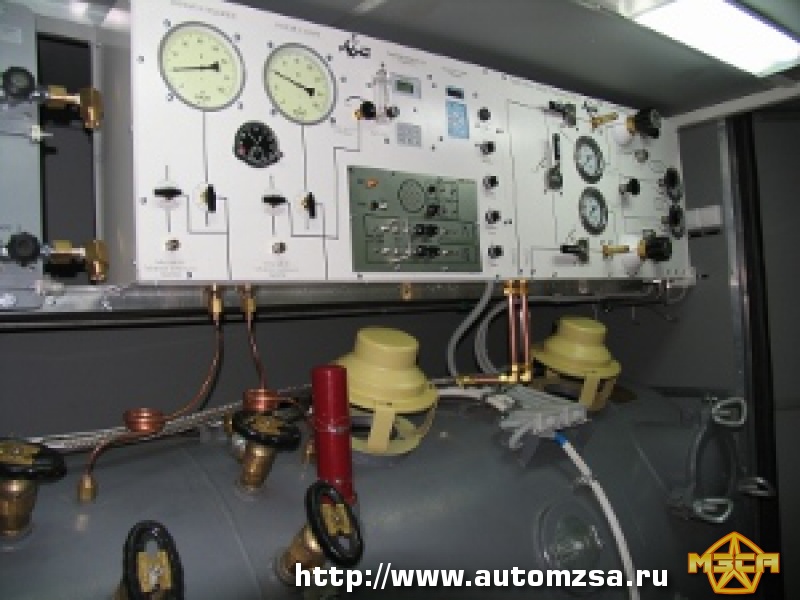

Над всеми внешними проемами и дверями установлены козырьки для предотвращения затекания атмосферных осадков в уплотнительные узлы. Все проёмы и ниша электрических разъёмов снабжены защитными крышками. В поперечной переборке у правого борта устроена дверь, дверь снабжена звукоизоляцией, в двери устроено застеклённое глухое окно. В левой бортовой стене медицинского отсека установлен патрубок для выпуска воздуха из барокамеры.
В конструкции контейнера БК предусмотрены фундаменты для надежного крепления установленного оборудования:
Представляет собой транспортный контейнер габаритными размерами 6105х2438х2591 мм, с необходимыми проемами и нишами для размещения оборудования Заказчика. Функционально внутреннее помещение контейнера БК разделено на два отсека: медицинский и компрессорный. Между отсеками выполнена стационарная перегородка со звукоизоляцией. В медицинском отсеке сделан фальшпол от уровня основного пола контейнера. Настил фальшпола изготовлен из листа влагостойкой фанеры. Пространство под фальшполом разделено сплошными стальными перегородками на четыре примерно равные ниши, у каждой ниши имеется крышка, две крышки расположены в торце контейнера и по одной крышке расположено на правом и левом борту.
Модульный контейнер для размещения барокомплекса (контейнер БК) используется для размещения и эксплуатации барокамеры и сопутствующего оборудования. Строительные конструкции контейнера БК и компоновка оборудования обеспечивают удобство обслуживания всех технических систем. Принятые конструктивные решения соответствуют, СНиП 2.09.02-85 “Производственные здания и сооружения”.
В конструктиве контейнера БК предусмотрены проёмы и ниши для технологического оборудования:
Над всеми внешними проемами и дверями установлены козырьки для предотвращения затекания атмосферных осадков в уплотнительные узлы. Все проёмы и ниша электрических разъёмов снабжены защитными крышками. В поперечной переборке у правого борта устроена дверь, дверь снабжена звукоизоляцией, в двери устроено застеклённое глухое окно. В левой бортовой стене медицинского отсека установлен патрубок для выпуска воздуха из барокамеры.
В конструкции контейнера БК предусмотрены фундаменты для надежного крепления установленного оборудования:

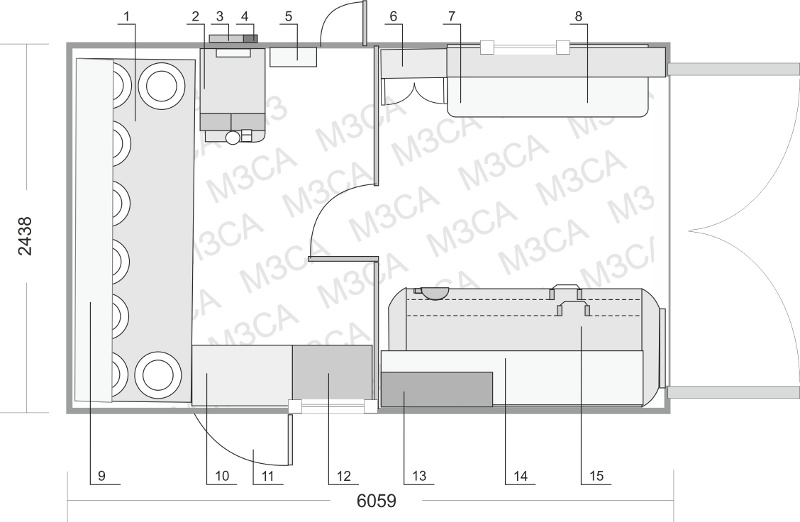

Планировка мобильного комплекса МКВК:
Основное оборудование спецавтомобиля:

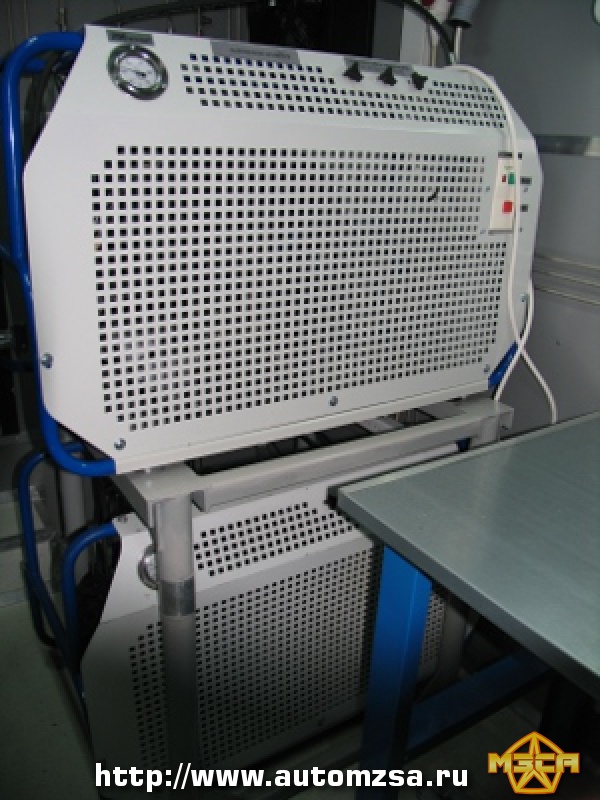

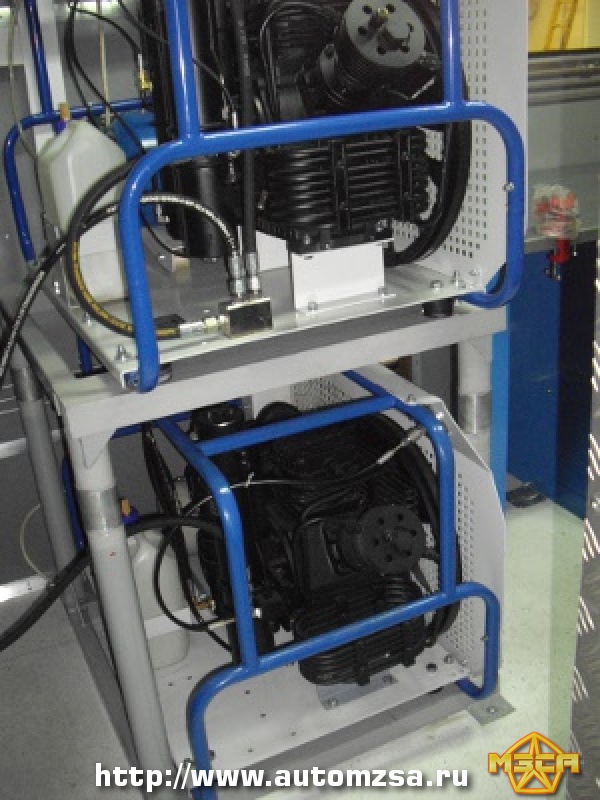

1. Воздушные баллоны; 2. Компрессор; 3. Люк для забора воздуха; 4. Вентилятор; 5.ГРШ; 6. Шкаф; 7. Диван-рундук; 8. Подвесная полка; |
9. Подвесная полка;
10. Стол откидной; 11. Люк откидной для выемки компрессора; 12. Верстак; 13. Кондиционер; 14. Подвесная полка; 15. Барокамера. |
| Длина габаритная, мм | 6105 | |
| Длина (без учета выступающих частей), мм | 6058 | |
| Ширина габаритная, мм | 2550 | |
| Ширина (без учета выступающих частей), мм | 2438 | |
| Высота габаритная, м | 2591 | |
| Масса контейнера БК (без специального оборудования), кг | 5134 | |
| Разрешенная полная масса контейнера БК (брутто), кг | не менее 15000 | |
| Электропитание основное(внешнее), 3-х фазный переменный ток, схема питания с нулевым проводов | 380 В, 50 Гц | |
| Электропитание резервное(внешнее), однофазный переменный ток. | 220 В, 50 Гц. | |
| Электропитание аварийное(собственная аккумуляторная батарея), постоянный ток | 24 В. | |
| Допустимая потребляемая электрическая мощность в режиме основного электропитания, кВт | 30 | |
| Допустимая потребляемая электрическая мощность в режиме резервного электропитания, кВт | 6 | |
| Допустимая потребляемая электрическая мощность в режиме аварийного электропитания, кВт | 2 | |
| Климатические условия эксплуатации контейнера БК | М1, при температуре наружного воздуха от -30°С до 40°С | По ГОСТ 15150-69 |
| Климатические условия хранения и транспортировки контейнера БК | Ж1 | По ГОСТ 15150-69 |
| Условия транспортирования | Автомобильным (в открытом кузове), железнодорожным (на открытой платформе), водным (на открытой палубе), | |
| Воздушным (в закрытой негерметичной кабине) видами транспорта |

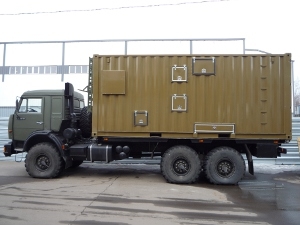

| Модификация | Шасси | Характеристики |
|---|---|---|
| 7886K7 | КАМАЗ 43118-42 КАМАЗ 43118-46 |
ПКС 2000-300 6х6, МКБ, МОБ, дв. КАМАЗ 300 л.с., Евро-4, рестайлинговая кабина |
