Преимущества локомобиля "МАРТ" перед обычными маневровыми тепловозами

• Многократное сокращение эксплуатационных расходов (по сравнению с маневровым тепловозом)
• Возможность эксплуатации  в качестве полноценного грузового автомобиля. Причем, при необходимости, вся навеска для движения по ж/д путям демонтируется в течение 2-х часов и, машину можно эксплуатировать в автомобильном режиме без каких-либо ограничений. При установленном железнодорожном оборудовании возможны кратковременные перевозки грузов по автодорогам (до 100км), ввиду повышенной нагрузки на подвеску машины.
• Возможность построения оптимальных графиков движения при решении задач буксировки и маневрирования,  за счет возможности следования к месту выполнения работ и обратно не по железной дороге, а по автомобильной.
• Возможность применения локомобиля МАРТ в качестве ремонтного, диагностического и линейного рельсового транспортного средства.
• При установке соответствующего навесного оборудования, появляется возможность применения автомобиля для расчистки путей от снега, от веток деревьев и кустарников.

Основным преимуществом является использование в качестве альтернативы традиционному подвижному составу (маневровые тепловозы, вагонотолкатели и т.п. ) в случаях, когда использование такового экономически или организационно нецелесообразно;

Ценовые предложения по локомобилю МАРТ

Локомобили МАРТ поставляются в 3-х основных комплектациях (шасси Урал-4320-41):

Локомобиль МАРТ-1	Транспортное средство с комплектом для передвижения по рельсам, без комплекта для буксировки вагонов (базовая модель для изготовления самоходных машин и спецтехники на ж/д ходу	договорная
Локомобиль МАРТ-2 (маневровый)	Транспортное средство с комплектом для буксировки вагонов	договорная
Локомобиль МАРТ-3 (маневровый)	Транспортное средство с комплектом для буксировки вагонов с двигателем ЯМЗ-536  и АКПП	договорная

Краткая техническая характеристика	МАРТ-1		МАРТ-2		МАРТ-3
База автомобильно-рельсового транспортного средства	УРАЛ 4320, УРАЛ 5557, УРАЛ NEXT
Масса снаряженного средства (с бортовой платформой)*, кг, не более	10950 Различные модификации локомобиля МАРТ-3 в массогабаритных параметрах варьируются по массе от 9820кг. 10950 максимальная масса для маневровой модификации. *У фургонов на базе локомобиля с технологическим оборудованием снаряженная масса равна полной и может достигать 22050кг.
Масса оборудования (груза) , кг, не более (на ж/д ходу)	9600		9000		9000
Масса оборудования (груза) , кг, не более (с демонтированным ж/д ходом)	10000 Масса перевозимого груза при использовании локомобиля в качестве грузового автомобиля может быть повышена с 9000кг до 10000кг путем демонтажа быстросъемных узлов жд хода.
Полная масса (с учетом массы водителя-машиниста и двух пассажиров). кг, не более	4320 4320 NEXT	5557 5557 NEXT		55571 5557 NEXT		4320 удлиненный
	17300	21300		21300		21300
Распределение нагрузки на автомобильную дорогу от снаряженного средства
Через шины переднего моста, кг, не более /(с демонтированным ж/д ходом)	5000/4300
Через шины задней тележки, кг, не более /(с демонтированным ж/д ходом)	6500/5800
Нагрузка на шины задней тележки при движении по рельсам регулируемая	в зависимости от загруженного балласта
Габаритные размеры
Длина, мм, не более	8000		9300		11400
Ширина, мм, не более	2500		2500		2500
Минимальный радиус поворота
на автомобильной дороге, м	11,3		11,3		11,3
на железной дороге*, м	120 (*50 – с поворотной осью)
Максимальная скорость
на автомобильной дороге, км/ч	90 км/ч. При перегоне на длительные расстояния
на железной дороге*, км/ч	50 *В зависимости от состояния рельсового полотна скорость снижается до 10 км/ч и менее
Тяговое усилие на сцепном устройстве, кН, не менее (при баласте весом 5000кг)			50,96		50,96
Марка двигателя, мощность	ЯМЗ-6565, 230-240л.с.		ЯМЗ-6565, 230-240л.с.		ЯМЗ-536, 285-312 л.с.
Трансмиссия
Коробка передач	ЯМЗ		ЯМЗ-0905 ЯМЗ-1105, ZF-9S1310T0		Allison, серия 3000
Реверсивный редуктор ZN965SA, обеспечивающий включение 10 передних передач и 10 задних.	Устанавливается на любую из моделей, как опция.
Кабина
Урал -4320, Урал-5557, Урал-55571	Стандартная кабина Урал-4320, отличающаяся высокой ремонтопригодностью, стабильной конструкции. Опционо заменяются сиденья машиниста и сцепщика
Урал–(4320,5557,55571) NEXT	Кабина повышенной комфортности NEXT. Не подверженная коррозии, легкая кабина. Система отопления и вентиляции с интегрированным кондиционером (опция) с многоступенчатым регулятором, пылеулавливающим фильтром и выключателем циркуляции воздуха. Потолочная консоль с двумя встроенными отделениями для контрольных радиоприборов. Сиденье водителя-оператора с пневматической аммртизацией.
Зеркала	Стандартные		С переменным вылетом, позволяющие при маневрах осуществлять контроль «слепых» зон как вперед, так и назад. Два зеркала заднего вида. Два зеркала переднего вида.
Система видеонаблюдения и контроля	Опция		Включает в себя четыре камеры: контроль задних ж/д колес; контроль передних ж/д колес; контроль передней автосцепки; контроль задней автосцепки. Обеспечение HD качества съемки. Функция «черного ящика» - запись до 10 часов. Функция управления – track ball.
Выдвижные подножки и поручни для сцепщика	Опция		С обеих сторон кабины. Подножки покрыты противоскользящим составом для повышения безопасности.
Устройство световой предупредительной сигнализации
Освещение	Ж/д освещение в форме треугольника, состоящего из 3 фар белого цвта, горящих впереди (при движении вперёд) и 1 красного фонаря, горящего сзади (при движении вперёд)
Автоматическое переключение при движении назад-вперед	Опция
Сцепные устройства, приспособления, характеристики
Тяговое (практическое) усилие, тонн. (при полном баластном весе 10тонн)	---		До 500 тонн		до 1500 тонн
Обслуживающий персонал на ж/д пути (кол. человек)	1		2		2 или 1 при наличии дистанционного управления
Дистанционное управление	---		---		Устанавливается как опция
Автосцепное устройство.	---		СА-3 или СА-3 - совместимое
Авторасцепление	---		опция		Для работы с дистанционным управлением обязательно
Воздушная система
Компрессор			2-х цилиндровый, 2-х ступенчатый; 1,5.куб/мин; макс. Рабочее давление 10атм; привод компрессора - гидравлический с автоматом включения/выключения. Возможность работы при низких температурах. Функция предпускового подогрева масла.
Компрессор винтовой	---		Устанавливается как опция.
Ресивер.			300-1000л / 10атм. Функция защиты перепускного клапана от замерзания.
Тормозной кран	---		Модели 395, либо кран с бесступенчатым регулированием (для дистанционного контроллерного управления)
Система осушения воздуха	---		опция		опция
Песочная система	опция		опция		опция
Гидравлическая система
Привод	Гидравлический насос от коробки отбора мощности
Привод компрессора	---		Гидромотор
Ручной гидравлический насос	Для аварийного управления механизмом подъема ж/д колес в случае выхода из строя основной гидравлической системы управления локомобилем.
Система контроля давления жидкости в гидроцилиндрах.	опция		Для контроля и управления прижимающей силы на направляющих ж/д колесах задней рельсовой тележки
Автоматическая система регулировки прижатия направляющих ж/д колес	опция		опция		Для создания оптимальной силы трения приводных колес локомобиля с рельсами и исключения ступенчатого уменьшения прижимающей силы на дефектных участках рельсового полотна.
Охладитель масла в гидросистеме	---		Устанавливается для охлаждения масла при предполагаемой интенсивной маневровой работе с постоянной долговременной работой компрессора.
Ограничитель опускания жд колес	Активируется при движении по автодороге в целях избежания опускания жд колес..
Гидрозамки на гидроцилиндрах	В стандартном исполнении гидрозамок устанавливается на основную магистраль. Для увеличения степени надежности опиционо устанавливаются предохранительные гидрозамки непосредственно на гидроцилиндрах.
Диапазон температуры климатических условий.	от минус 40 до плюс 50
Предельные уклоны для ж/д дороги («в гору» « с горы») То-же самое с грузом, трогание с места.	теоретические-согласно стандартного расчета массы состава (практические до 30 промилле с соответственным уменьшением веса состава)
Износ резины по ж/д пути	уменьшенный, в сравнении с эксплуатацией по автодорогам
Эксплуатационные затраты (ТО и смена расходных)					25000руб/250 моточасов; смена масла в АКПП каждые 3000 моточасов
Система торможения для безтормозных вагонов			Тормозная автомобильная система (экспериментальные данные : при баластной загрузке в 5т; масса состава 300 тонн; мокрые рельсы; скорость 10км/час - тормозной путь 20м.
Системы безопасности, разрешение на применение.	Дополнительная опция
Гарантийный срок.	1 год или 2500 моточасов.

Краткое описание и конструктивные особенности локомобилей МАРТ.

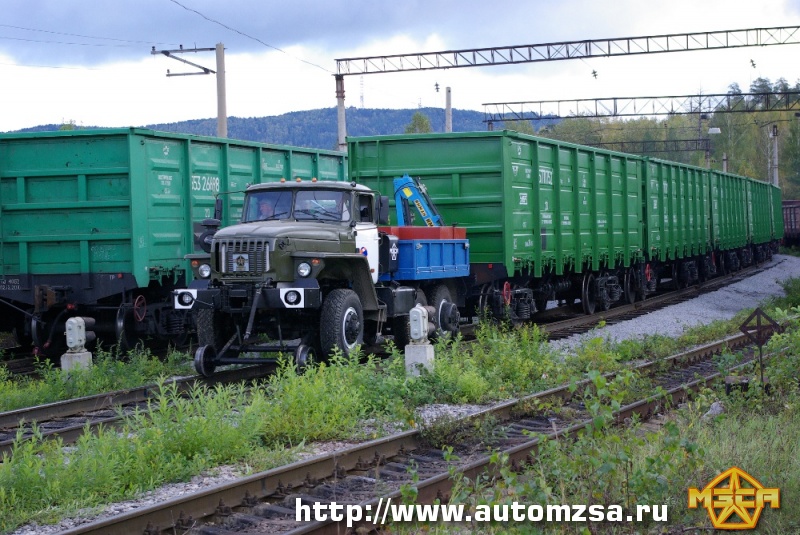

Локомобиль МАРТ (универсальная рельсовая машина) устанавливается на рельсы на любом ж/д переезде или подходящей площадке с углубленными рельсовыми путями. При помощи гидравлической системы передние и задние катки устанавливаются на ж/д пути, приподнимая передний мост над уровнем рельса. Задние катки служат направляющими опорами, препятствующими поперечному перемещению задних колес локомобиля. Колея приводных колес совпадает с рельсовой колеей, а колея управляемых колес шире рельсовой колеи. Тяговое усилие на рельсы передается посредством задних ведущих колес.

Пары рельсовых колес установлены с возможностью перемещения относительно приводных колёс (применяется уникальный следящий механизм, не допускающий ослабления контакта ведущих колес с поверхностью рельса). Благодаря данному техническому решению, удельная сила тяги (торможения) машины при движении по рельсам кратно превышает аналогичный показатель для стальных колес, а рельсовые колеса сохраняют надежный контакт с рельсами при любых условиях.

Движителем являются задние колеса базового шасси, что создает следующее преимущество: Тяговое усилие ограниченно коэффициентом трения резина-сталь и весом, приложенным к задним осям локомобиля. Коэффициент трения резина/сталь ориентировочно в три раза выше коэффициента трения сталь-сталь, что позволяет локомобилю перемещать небольшие составы (до 10 вагонов). При движении по автомобильной дороге удерживающие тележки с рельсовыми колесами подняты и зафиксированы;

Шасси локомобиля предназначено для комплектации оборудованием и движения по автомобильным дорогам и железнодорожным путям колеи 1520мм. Транспортная база-шасси Урал, КамАЗ, ЗИЛ.

На шасси базового автомобиля дорабатываются рама, передний мост, задние мосты и их подвеска, вводятся детали крепления оборудования для движения по рельсам, в том числе гидравлического и электрооборудования, а также оборудование и приборы, необходимые при движении по железной дороге. Оборудование для движения по железной дороге включает в себя переднюю и заднюю тележки для удержания на рельсах, гидравлическую систему, электрогидравлическую систему управления рельсовым ходом.

ЛОКОМОБИЛЬ МАРТ-1

Машина автомобильная рельсовая технологическая для выполнения технологических и ремонтных работ

 Локомобиль МАРТ-1 является базовой машиной для технологических, снегоуборочных, аварийных и т.п. машин, предназначенных для работы на внутренних ж/д путях крупных промышленных предприятий  и ведомственных железных дорогах.

Локомобиль МАРТ-1 представляет собой базовое шасси большегрузного автомобиля (УРАЛ, КАМАЗ), оснащенное доработанной рамой, гидравлическим оборудованием и устройством для движения по рельсам. Локомобили данной модификации не предназначены для буксировки вагонов, и, следовательно, не оснащаются соответсвующим оборудованием.

На базу локомобиля МАРТ-1 может устанавливаться практически любое навесное оборудование, необходимое для проведения ремонтных и технологических работ на внутренних и ведомственных железнодорожных путях.



На локомобиль МАРТ-1  устанавливается:

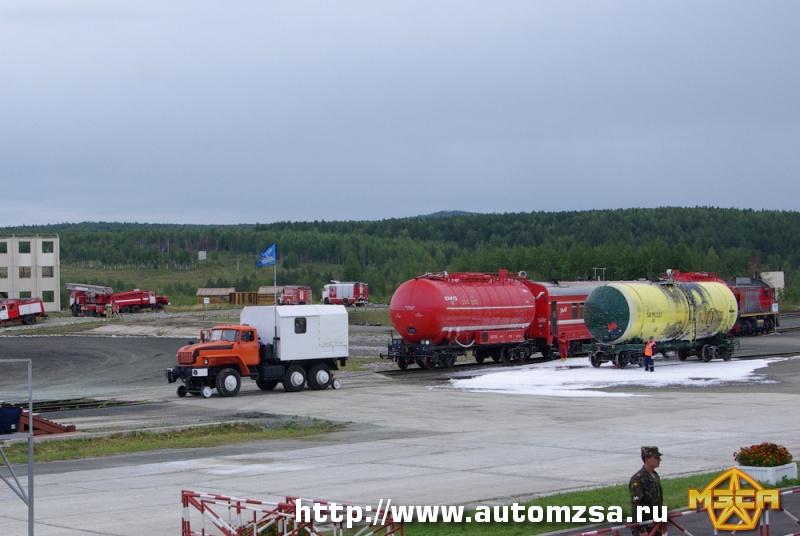

• кузов-фургон цельнометаллический с комплектом слесарного и гидравлического инструмента, электросваркой, газорезательным оборудованием и т.п;
• кузов-фургон с грузовым отсеком и гидроманипулятором для обеспечения небольших ремонтных работ на путевом оборудовании или расположенных вдоль путей объектов;

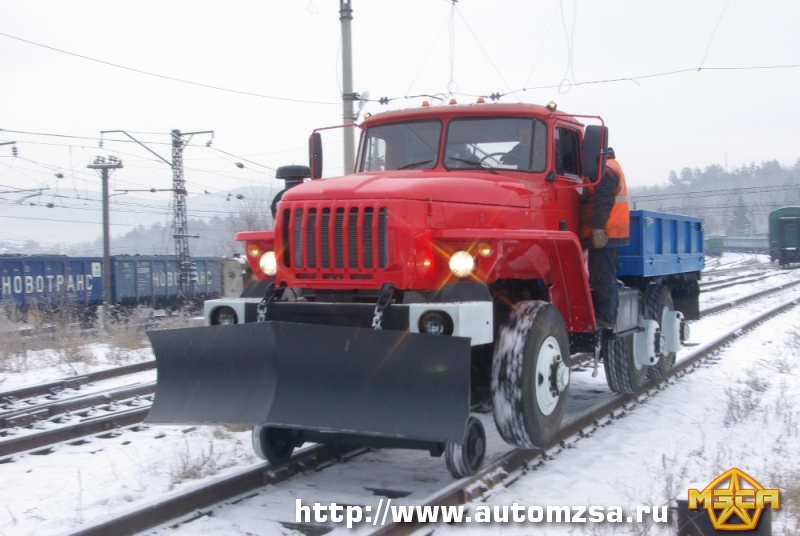

• снегоочистительное оборудование - передний и боковые отвалы, щетки, пневматическое оборудование для очистки стрелочных механизмов;

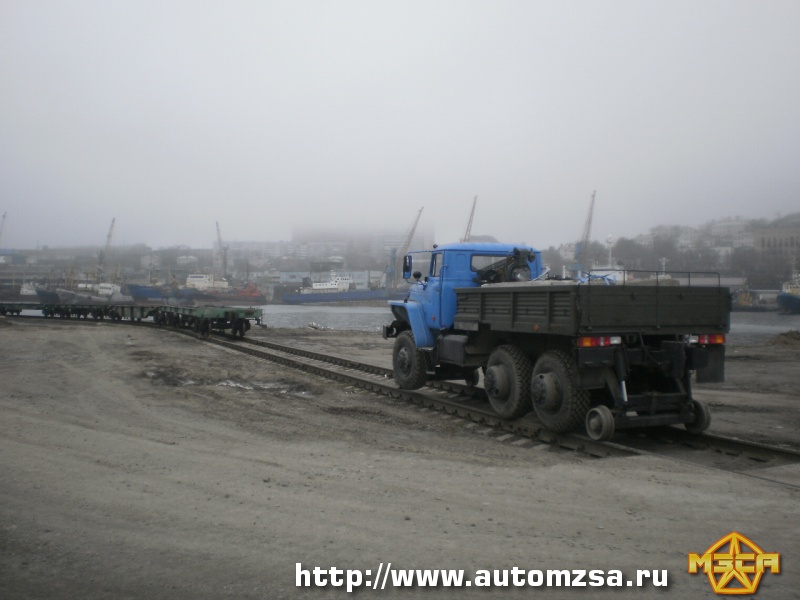

• Бортовая грузовая платформа для перевозки грузов по ж/д путям;
• Изолированная подъемно-поворотная площадка для работы с контактной электросетью
• любое другое навесное оборудование

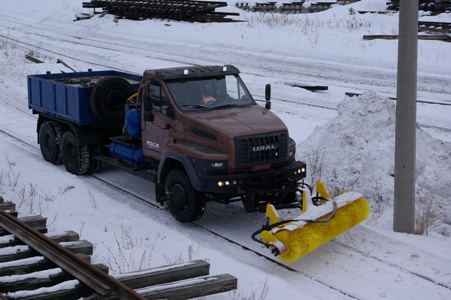

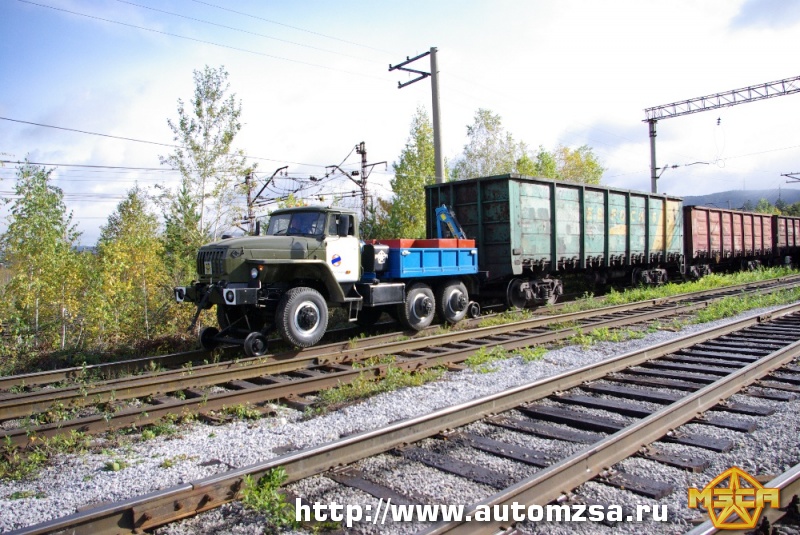

ЛОКОМОБИЛЬ МАРТ-2

Машина автомобильная рельсовая технологическая для размещения спецоборудования с возможностью буксировки подвижного состава массой до 300т

  Локомобиль МАРТ-2 – технологическо-маневровая машина эконом-класса, предназначенная для размещения спецоборудования и буксировки подвижных составов общей массой до 300т по внутренним ж/д путям предприятий и ведомственным железным дорогам.

Локомобиль МАРТ-2 представляет собой серийное шасси автомобиля УРАЛ (КАМАЗ), оснащенное серьезно доработанной рамой, системой движения по рельсам с гидроприводом, комплектом оборудования для буксировки вагонов (автосцепка, пневматическое оборудование).

Приводные оси локомобиля оснащаются блокировкой межколесных дифференциалов только по требованию ЗАКАЗЧИКА; в стандартном исполнении, для ограничения ударных нагрузок на трансмиссию, возникающих вследствие использования механической КПП, локомобиль оснащается обычными дифференциалами. Для улучшения сцепления ведущих колес с железнодорожным полотном машина оснащается балластом.

Данная модель локомобиля не предназначена для транспортировки подвижных составов массой свыше 300т, т.к. возможностей и ресурса трансмиссии базового автомобиля недостаточно для многократно возрастающих (в сравнении с обычными для автомобиля нагрузками) нагрузок при транспортировке груженых вагонов.

Оптимальный вес состава для маневров – 80т (1 груженый вагон), пиковые нагрузки до 3-х груженых вагонов.


Примечание:

Фактические возможности и запас прочности узлов и агрегатов локомобиля МАРТ-2, разумеется, намного выше заявленных, однако, для исключения поломок локомобиля при эксплуатации с максимальными нагрузками, необходимо тщательное соблюдение водителем-машинистом определенных инструкций, что не всегда представляется возможным проконтролировать и, исключить халатное обращение с машиной.

С целью исключения подобных прецедентов наша организация приняла решение уменьшить паспортные маневровые параметры для реализации «антивандальной» защиты локомобиля.

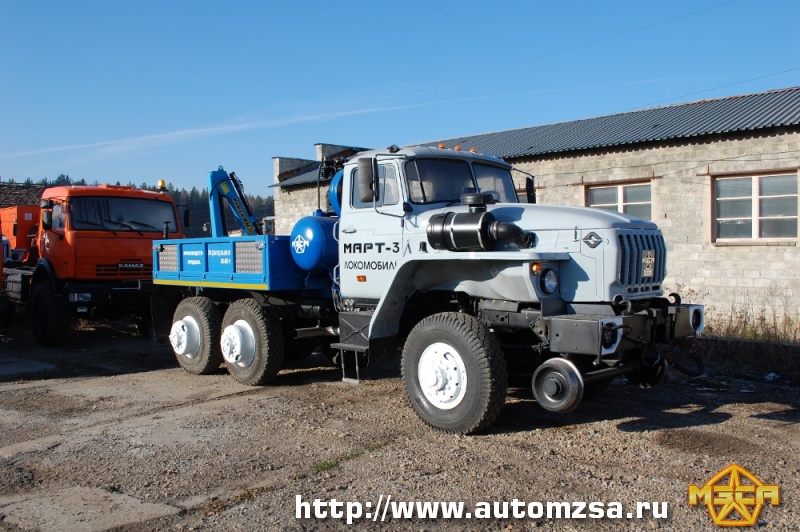

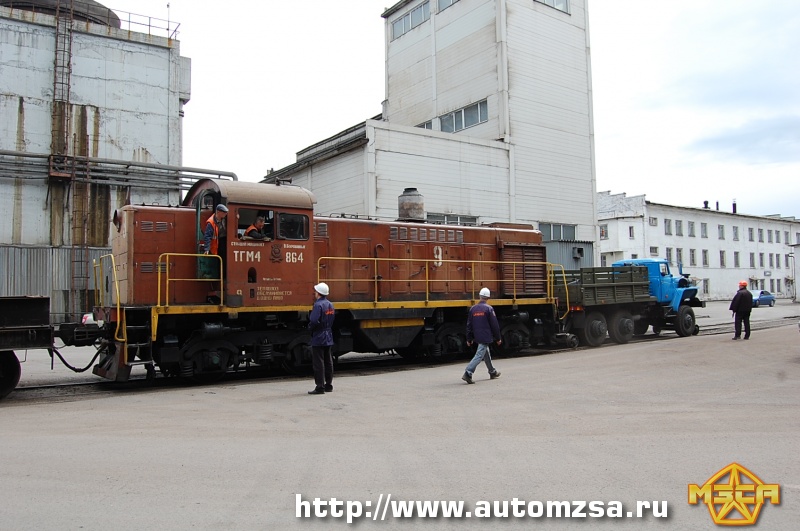

ЛОКОМОБИЛЬ МАРТ-3

Машина автомобильная рельсовая технологическая для маневровых работ с подвижным составом массой  до 1000 т

  Локомобиль МАРТ-3 - маневровая машина среднего класса, предназначенная для транспортировки порожних и груженых составов полной массой до 1000 тонн (в зависимости от присутствующих на эксплуатируемых ж/д путях технологических уклонов).

Локомобиль МАРТ-3 представляет собой базовое шасси УРАЛ, со значительно доработанной и усиленной рамой, модернизированными ведущими мостами, двигателем ЯМЗ-536, автоматической КПП Allison серии 3000, комплектом для перемещения по рельсам, комплектом для буксировки вагонов, сигнальным оборудованием.

Импортный двигатель используется в силу отсутствия практической возможности агрегатировать АКПП с двигателями российского производства.  АКПП – это единственный вариант обеспечить наивысший крутящий момент при трогании с места и обеспечить плавное переключение передач при большом весе буксируемого подвижного состава.

Приводные оси локомобиля оснащаются блокировкой межколесных дифференциалов, для улучшения сцепления ведущих колес с железнодорожным полотном машина оснащается балластом.



Конструктивные особенности локомобиля МАРТ-3



  Базовое оборудование

- Устройство для движения по рельсовому пути.
- Фиксатор рулевого колеса.
- Освещение железнодорожного полотна.
- Железнодорожный звуковой сигнал.

Дополнительное оборудование.

- Откидные зеркала для маневровых работ
- Подножки и рукоятки.
- Тормозная система для железнодорожных вагонов
- Маневровое сцепное устройство
- Железнодорожная звуковая сигнализация
- Пескоразбрасыватель
- Раздельное управление для движения по рельсовому пути спереди и сзади
- Быстросменная панель для крепления фронтального навесного оборудования
- Другое оснащение по индивидуальному заказу.

Возможное оборудование

- Автосцепное устройство с тормозным оборудованием.
- Шестиместная кабина.
- Кран-манипулятор гидравлический.
- Слесарная мастерская с набором оборудования и инструмента.
- Грузовая платформа.
- Подъемно-поворотная изолированная площадка.
-.Снегоочистительное оборудование.
- Сварочное оборудование.

Освещение и система предупредительной сигнализации.

Фары с прозрачным стеклом (Н1/Н7) с регулированием угла наклона фар, что соответствует состоянию нагрузки автомобиля. Шестикамерный задний огонь с габаритным фонарем, задней противотуманной фарой, световозвращателем и фарой заднего хода. Габаритные фонари на крыше. Фонари боковых повторителей указателей поворота.
Железнодорожный треугольный сигнальный свет спереди и красный задний фонарь для обоих направлений движения согласно инструкции железной дороги; Автоматическое переключение сигнальных огней при изменении направления движения (вперед/назад); Железнодорожный пневматический звуковой сигнал, гудок приводиться в действие сжатым воздухом, частота 660Гц. Звуковое предупреждение при включении заднего хода.

Теоретические расчетные данные по троганию с места и буксировке вагонов.

Эффективная масса локомобиля: 7 т
Тяга локомобиля: 5600Н

Масса состава для четырехосных вагонов (в тоннах)
Количество четырехосных вагонов

				Расчетный уклон в тысячных долях
0	1	2	3	4	5	6	7	8	9	10
5793	2842	1881	1405	1121	932	797	696	618	555	504

				Расчетный уклон в тысячных долях
0	1	2	3	4	5	6	7	8	9	10
72	36	24	18	14	12	10	9	8	7	6

Теоретические расчетные данные по массе состава при движении.

Эффективная масса локомобиля: 7 т
Тяга локомобиля: 5600Н

Масса состава для четырехосных вагонов (в тоннах).

Скорость,					Расчетный уклон в тысячных долях							Справочно :
км/час	0	1	2	3	4	5	6	7	8	9	10	Wл	Wс
2	6604	3023	1958	1447	1147	950	810	706	625	561	509	1,9212	0,84591
5	6481	2997	1947	1441	1143	947	808	704	624	560	508	1,9575	0,86193
10	6254	2947	1926	1429	1136	942	804	701	622	558	506	2,03	0,89318
15	6005	2890	1901	1416	1127	936	800	698	619	556	505	2,1175	0,93011
20	5741	2827	1874	1400	1117	929	795	694	616	554	503	2,22	0,97273
25	5469	2759	1844	1383	1106	922	789	690	613	551	500	2,3375	1,02102
30	5193	2687	1811	1365	1095	913	783	685	609	548	498	2,47	1,075
35	4919	2612	1776	1345	1082	904	776	680	605	545	495	2,6175	1,13466
40	4650	2533	1740	1324	1068	894	769	675	600	541	492	2,78	1,2

Количество четырехосных вагонов

Скорость,					Расчетный уклон в тысячных долях
км/час	0	1	2	3	4	5	6	7	8	9	10
2	83	38	24	18	14	12	10	9	8	7	6
5	81	37	24	18	14	12	10	9	8	7	6
10	78	37	24	18	14	12	10	9	8	7	6
15	75	36	24	18	14	12	10	9	8	7	6
20	72	35	23	18	14	12	10	9	8	7	6
25	68	34	23	17	14	12	10	9	8	7	6
30	65	34	23	17	14	11	10	9	8	7	6
35	61	33	22	17	14	11	10	9	8	7	6
40	58	32	22	17	13	11	10	8	8	7	6

Сертификация

На локомобиль МАРТ оформляется паспорт транспортного средства (ПТС). Это означает, что по дорогам общего пользования вы можете передвигаться абсолютно бепрепятственно. Также беспрепятственно вы можете выполнять различные работы на путях, расположенных вне зоны ответственности РЖД (территории заводов, складов, терминалов, карьеров, рудников, портов и т.п.).
Наша организация использует патентованный механизм рельсового хода и дает гарантию на все узлы и механизмы локомобиля.

Локомобиль может регистрироваться в качестве грузового автомобиля



Регистрация локомобиля в ГИБДД как грузового автомобиля.

В случае регистрации «автомобилем» на локомобиль выдается ПТС (паспорт транспортного средства) как на обычный автомобиль. Локомобиль становится на учет в ГИБДД, проходит техосмотр и пр.. Водитель должен иметь водительские права категории «С».



Импортные аналоги

Единственным аналогом на российском рынке можно считать модели «УНИМОГ», оснащенные рельсовым ходом. Стоимость моделей данной марки превышает стоимость наших разработок в 4-5 раз в зависимости от комплектации.

Модификация	Характеристики
Манипулятор ИМ-15
Манипулятор ИМ-20	Момент 1.85т, вылет 3.75м, г/п 1,25-05т
Манипулятор ИМ-25

шасси по согласованию
