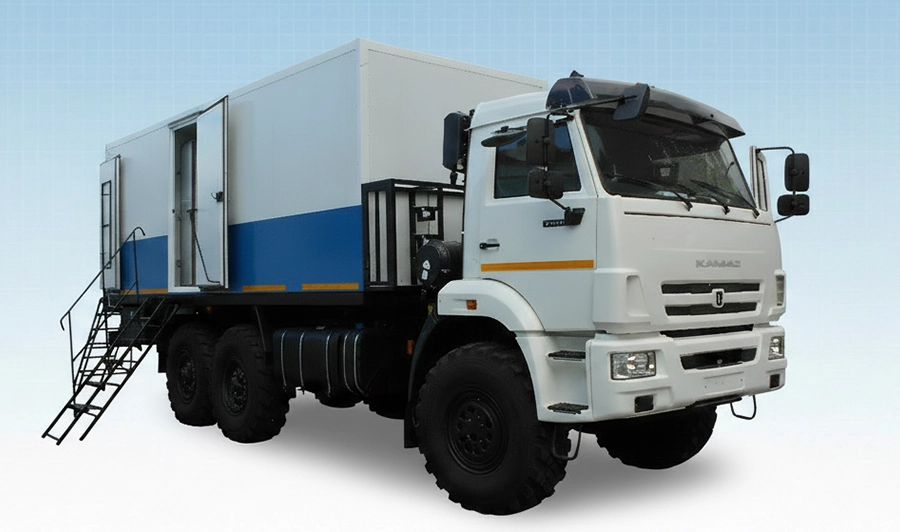

Лаборатория профилактики и ремонта систем электрохимической защиты трубопроводов

Лаборатория электрохимзащиты (ЭХЗ) предназначена для полного диагностического контроля и мелкого текущего и аварийного ремонта действующих и вновь вводимых в эксплуатацию нефтегазопроводов различного диаметра и назначения, подземных и наземных, с любой изоляцией. Лаборатория оснащена приборами и оборудованием.

Преимущества лаборатории на шасси УРАЛ

• просторный рабочий отсек,
• высокая проходимость (снежная целина до 1 метра, рвы до 1200мм, косогоры 20 град)
• исключительная прочность и надежность


Назначение лаборатории и основные выполняемые работы:

• Измерение эксплуатационных параметров средств электрохимзащиты;
• Измерение удельного сопротивления грунта вдоль трассы;
• Построение маршрутных карт трубопроводов;
• Нахождение нарушений в изоляции и определение глубины залегания трубопроводов;
• Определение переходного сопротивления изоляционных покрытий трубопроводов и относительной площади дефектов в изоляции;
• Аварийное обнаружение утечек или повреждений покрытия;
• Обследование трубопроводов в речных переходах;
• Нахождение блуждающих токов;
• Нахождение трубопроводов и их отводов бесконтактным методом;
• Измерение потенциалов поляризации трубопроводов и горизонтальных градиентов напряжений;
• Определение и нанесение на карты точных навигационных координат мест утечек, нарушений или позиционных объектов (задвижек, маркерных точек и т.п.);
• Создание электронных карт трубопроводов;
• Организация базы данных результатов измерений в персональном компьютере, хранение и предоставление (распечатка) их в удобном для анализа виде;
• Обработка и выдача результатов непосредственно на участке измерений.

Конструктивные особенности лаборатории ЭХЗ.

Кузов-фургон автолаборатории ЭХЗ каркасной конструкции, теплоизолированный, изготавливается в двух или трех отсечном исполнении. Один отсек предназначен для отдыха персонала (диваны-рундуки, подвесные полки), второй отсек - рабочий (шкафы, верстаки, оборудование).

В конструкции кузова-фургона может быть предусмотрено практически любое стационарное оборудование, общее энергопотребление лаборатории от автономного источника может составлять до 15-20 кВт.

Комплектация автолаборатории.

• Электроагрегат дизельный
• Ноутбук
• Ампервольтметр для измерения тока в цепях дренажной защиты
• Штанга-индикатор для определения наличия напряжения до 10 кВ
• Штанга-индикатор низкого напряжения для определения наличия напряжения до 500 В
• Регистратор автономный долговременный для измерения периодических и непрерывных электрических напряжений
• Трассоискатель для определения мест повреждения в изоляции
• Измеритель сопротивления заземления
• Устройство катодной защиты
• Штыри электроды 500мм, 800мм
• Контакты магнитные
• Мультиметр и толщиномер
• Электрод медносульфатный
• Зонд измерительный

Условия работы передвижной лаборатории

Температурные режимы от -40 до +50 градусов. Внутри кузова-фургона обеспечивается поддержание температуры, оптимальной для работы человека и измерительной и вычислительной техники.
