Машина ТБМ состоит из трех отсеков: рабочий (оснащен слесарным верстаком с ящиками), кухонно-бытовым (газовая плита, разделочный стол, умывальник с подогревом воды), спальный отсек (оборудован четырьмя основными спальными местами и одним дополнительным).

Особенности конструкции:

Особенностью конструкции данной машины ТБМ является козырек  над кабиной водителя. Внутренний объем козырька используется для хранения вещей в спальном отсеке. Двери между отсеками закрываются на замки.

Вентиляция осуществляется через распашные окна, дверь или накрышный вентиляционный люк, одновременно являющийся запасным выходом.

Конструкцией машины предусмотрен герметически закрывающийся ящик для размещения автономного генератора или рабочего инструмента.

Для обеспечения работы электроинструмента, водонагревателя предусмотрен внешний подвод электроэнергии.

Транспортно-бытовая машина предназначена для комфортного проживания бригады из 5 человек. Кузов-фургон разделен на три отсека - тамбур со шкафами для одежды, бытовой отсек с газовой плитой, разделочным столом и умывальником и спальный отсек с пятью лежачими спальными местами (3 на нижнем ярусе, 2 - на подвесных полках).

Тамбур транспортно-бытовой машины

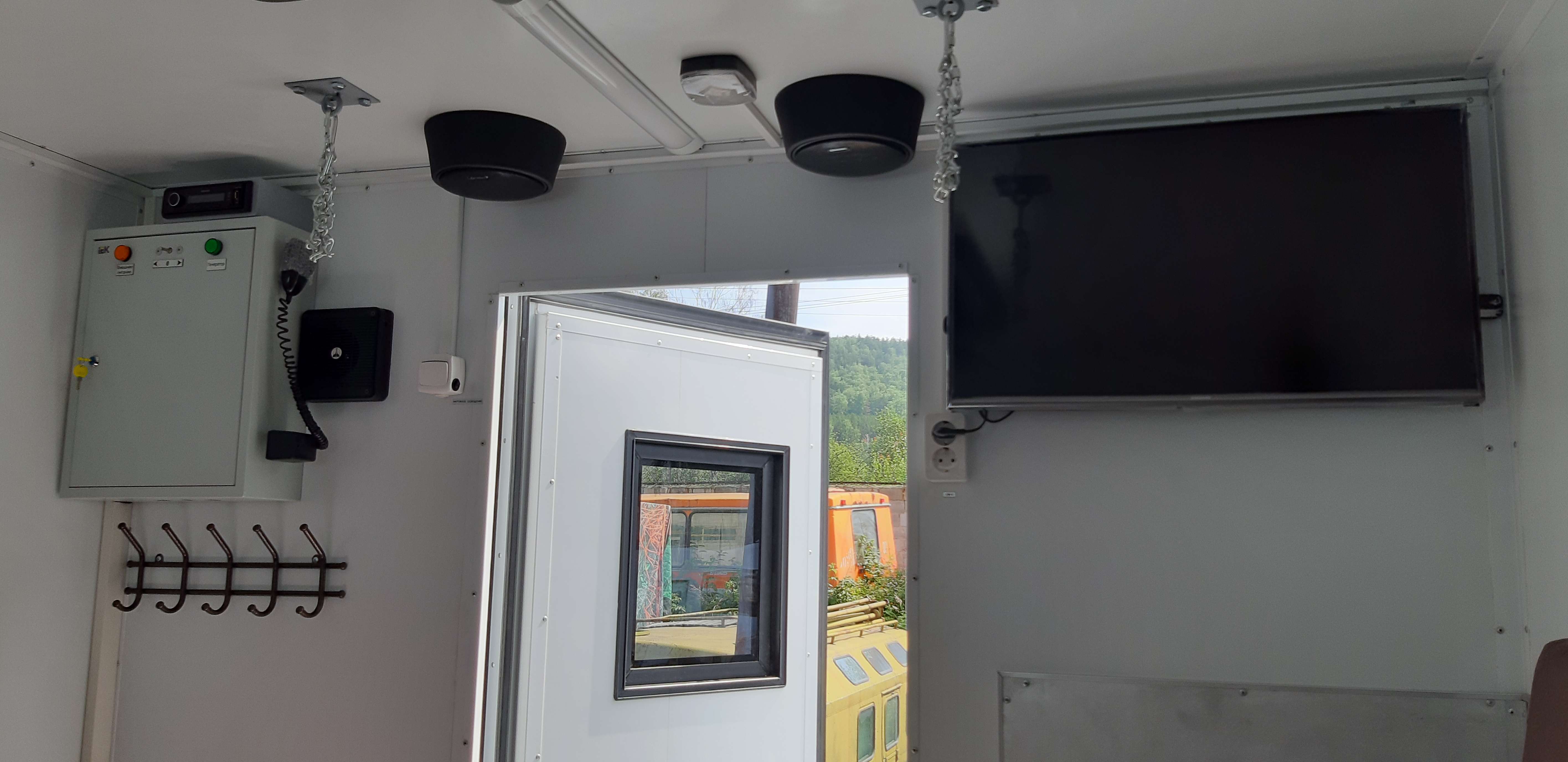

Вход в салон осуществляется через боковую дверь, расположенную справа по ходу движения автомобиля. В тамбуре размещаются шкафы для верхней одежды и обуви, складное сидение для переобувания. Окно тамбура выполнено распашным, для организации вентиляции. Пол тамбура покрыт рифленой противоскользящей резиной. Тамбур освещается одним люминисцентным потолочным светильником 24В

Бытовой отсек ТБМ

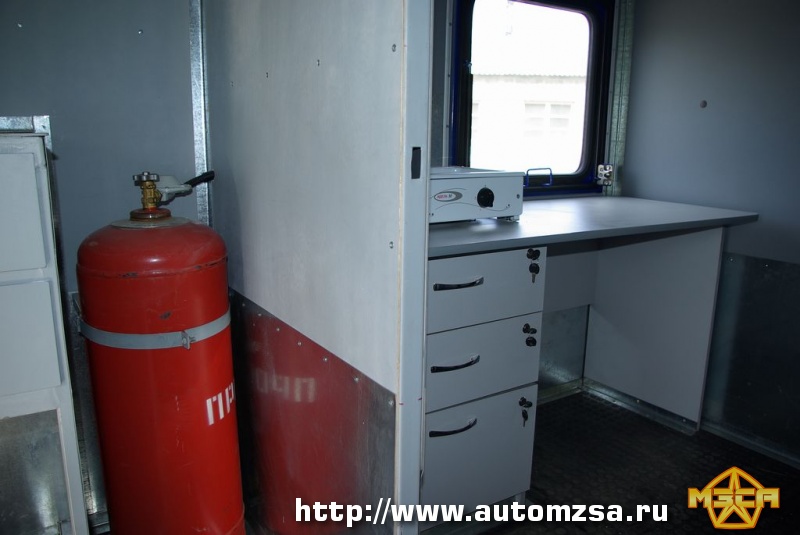

В бытовом отсеке расположена кухня. В кухне размещены разделочный стол, шкафы для продуктов, умывальник с подогревом воды и электрическая или газовая плита. Вариант с электроплитой и электроумывальником оптимален для эксплуатации в электрифицированных районах. В районах без подвода электроэнергии возможна эксплуатация ТБМ с автономным генератором 220В (запускается на время приготовления пищи) либо с газовой плитой, не требующей подвода электроэнергии.

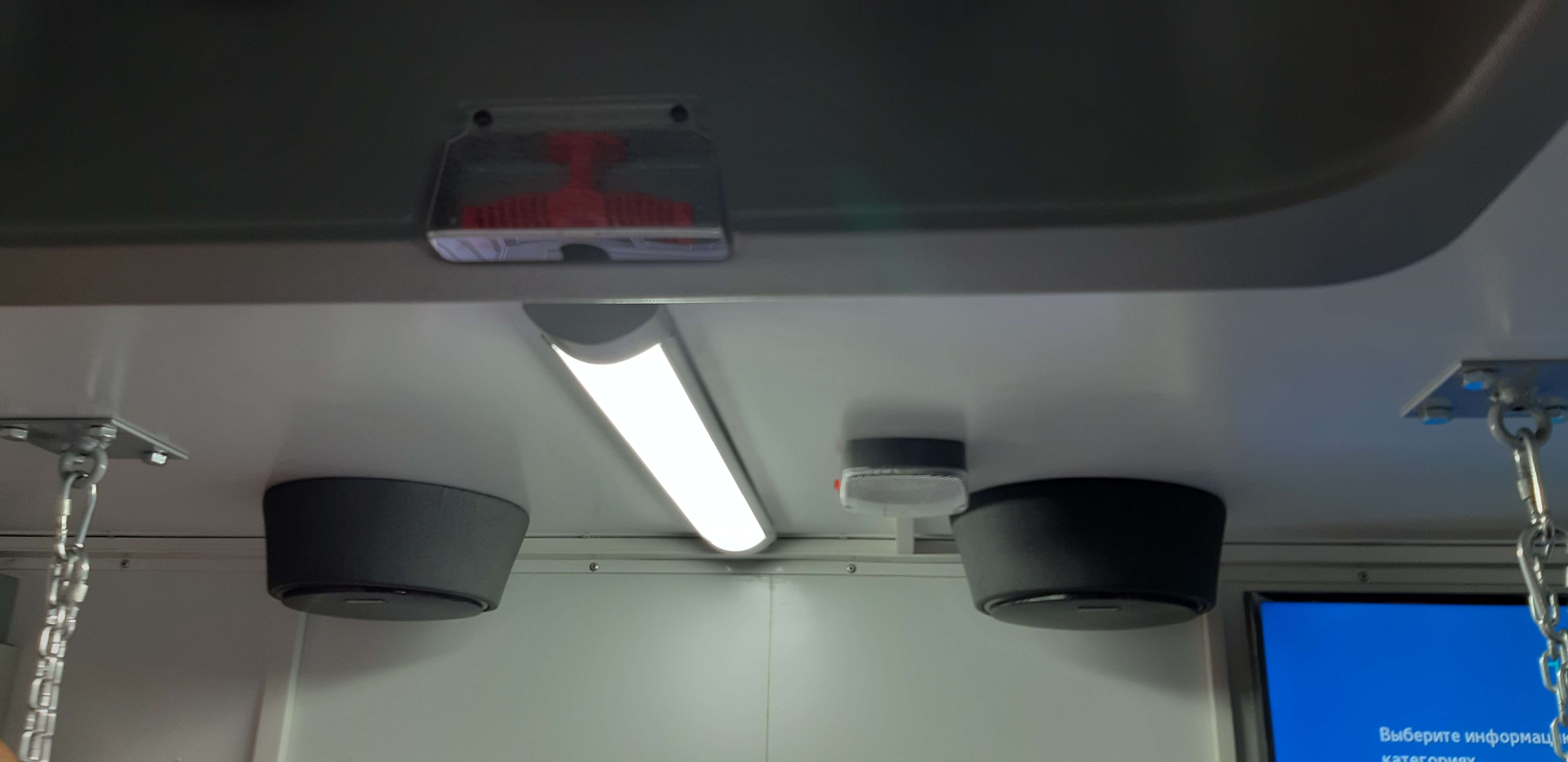

Вентиляция бытового отсека производится естественном образом, через распашное окно. Освещение - два люминисцентных светильника 24В

Спальный отсек ТБМ

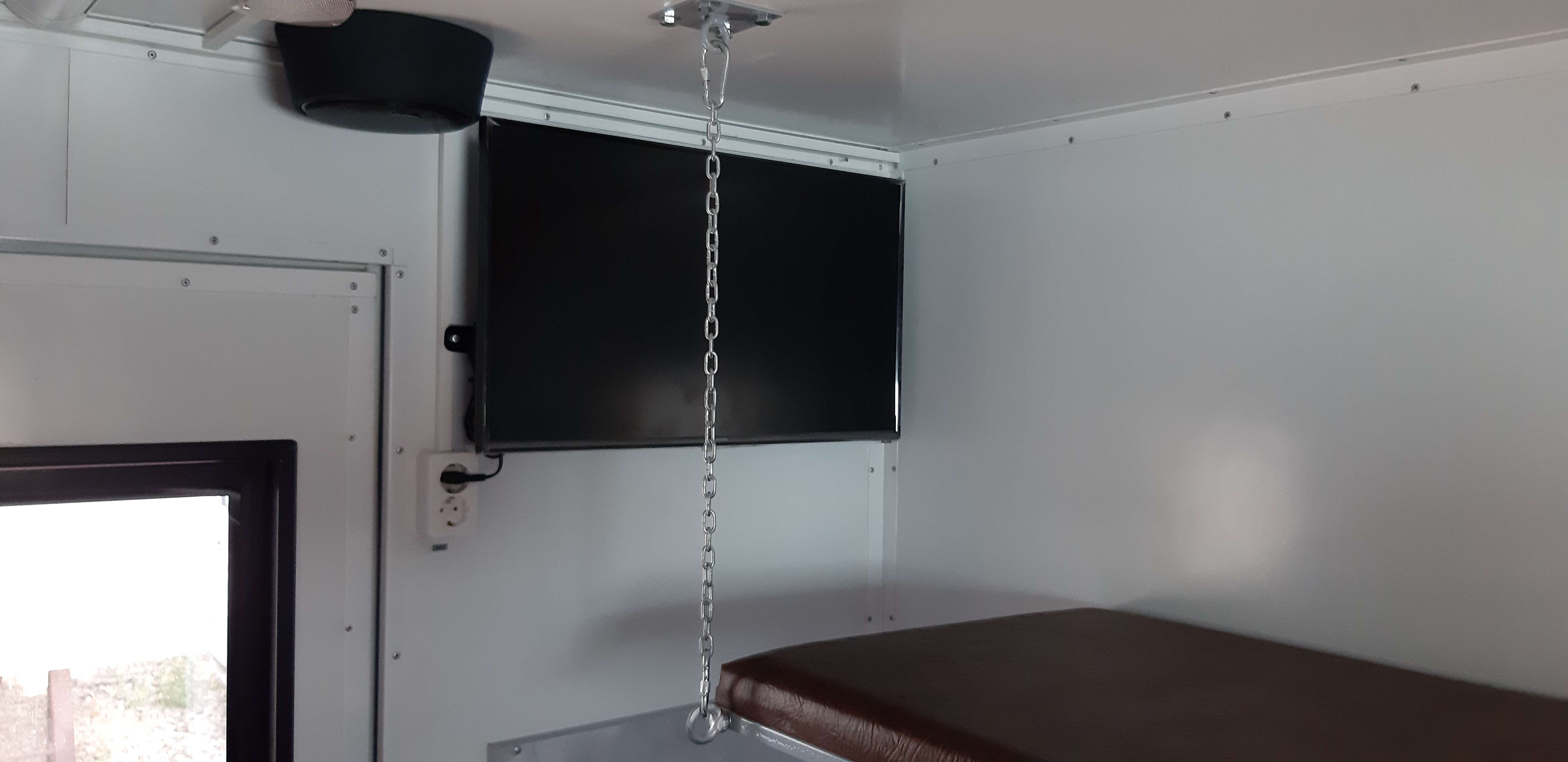

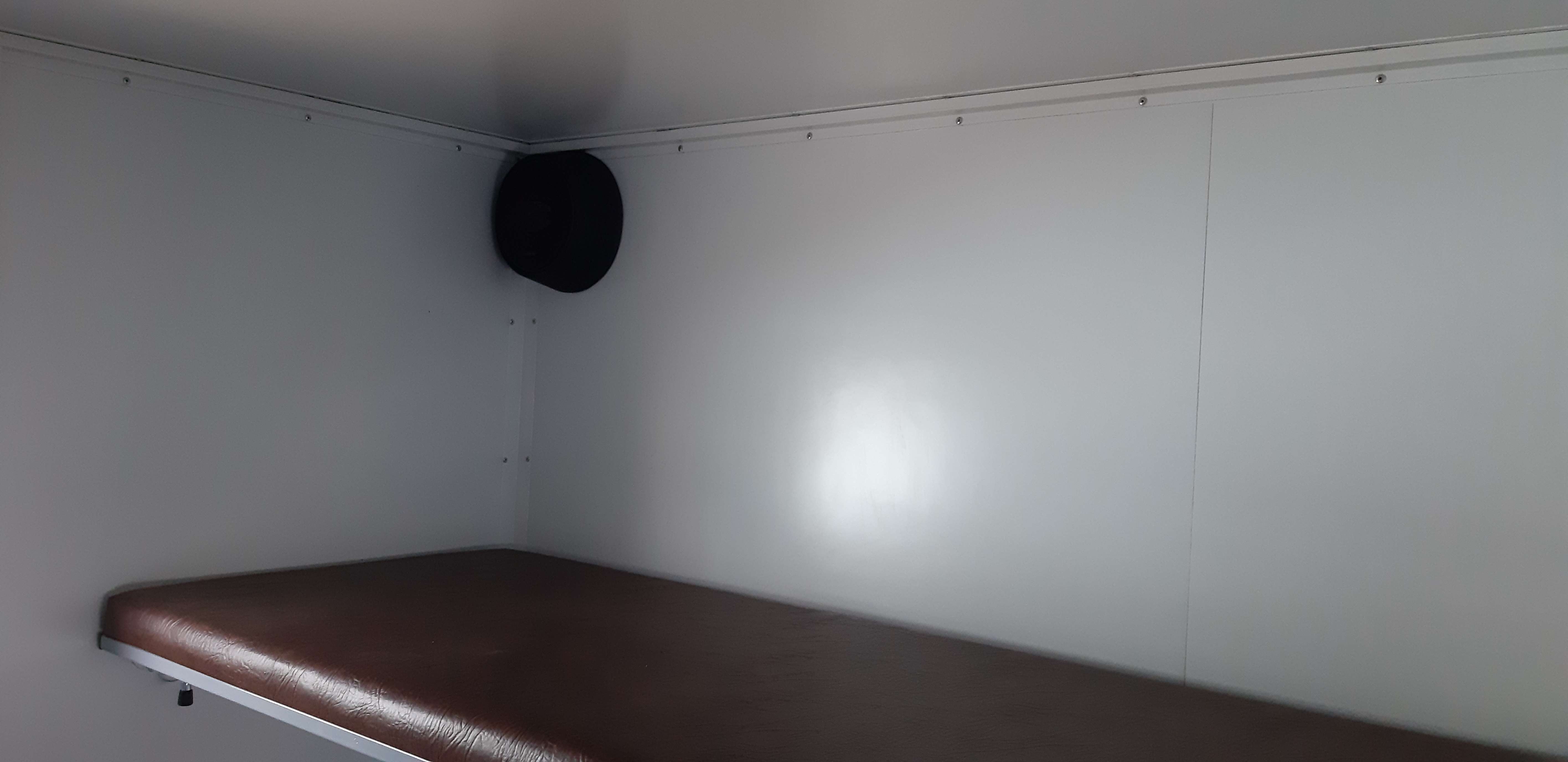

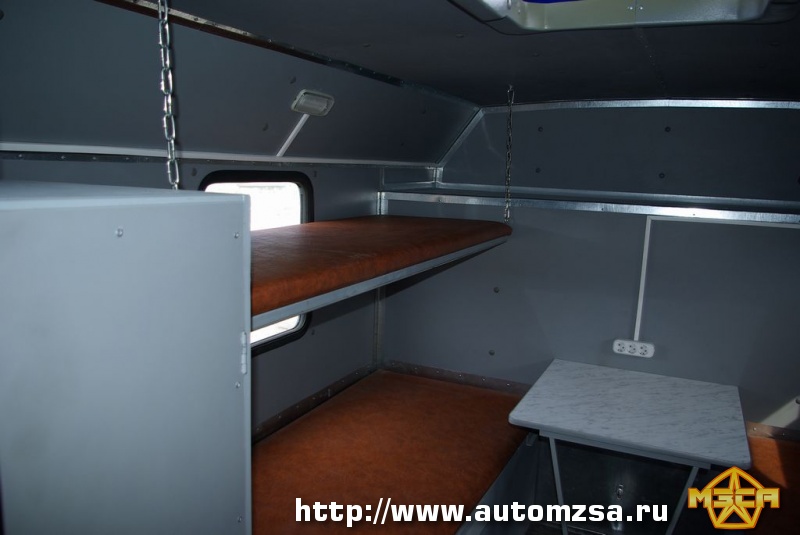

В спальном отсеке транспортно-бытовой машины размещаются пять полноразмерных спальных мест, три из которых - в нижнем ярусе, два - на подвесных полках. Нижние спальные места имеют откидные крышки (диван-рундук), позволяющие использовать пространство внутри диванов для хранения различных вещей. Верхние полки могут оставаться как в подвешенном состоянии, так и складываться вдоль бортов, образуя спинки для нижних диванов. Данное решение позволяет расширить жизненное пространство при отсутствии необходимости в верхних спальных местах.

Дополнительно между нижними диванами размещены тумбочка и откидной столик.

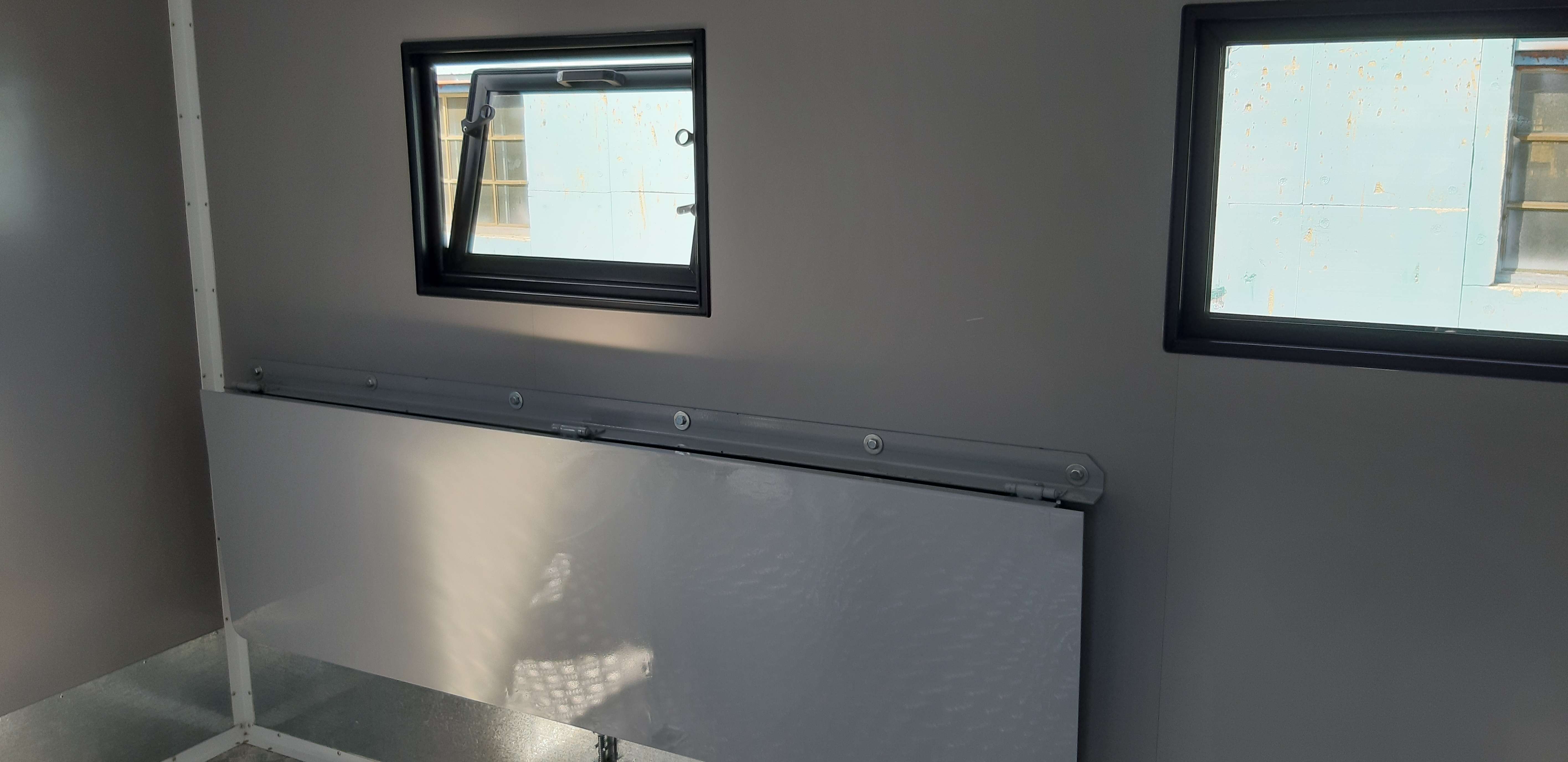

Окно, размещенное в задней части отсека, открывается для вентиляции.

планировка вариант 1

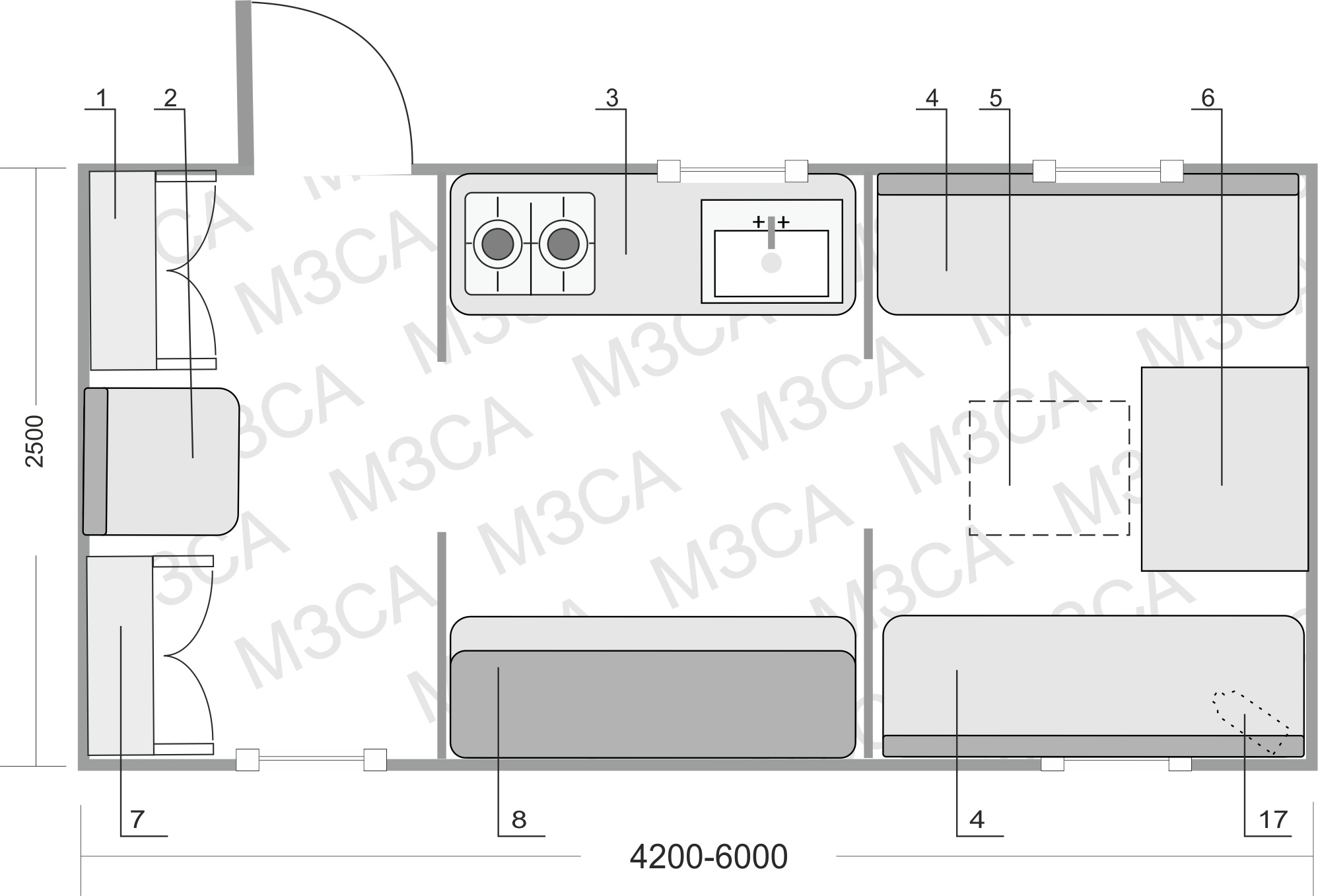

Типовая планировка транспортно-бытовой машины (4 места, 3 отсека)

1. Шкаф для одежды; 2. Стул откидной; 3. Кухонный гарнитур с двух-комфорочной газовой плитой и умывальником; 4.Диван – рундук с откидной полкой - 2 шт; 5. Люк накрышный;

6. Откидной стол; 7. Шкаф для обуви; 8. Стол-тумба с навесным шкафом; 9. Автономный отопитель Планар 24V.

Дополнительная комплектация (опционально)

• Эл. плита.
• Кондиционер.
• Вытяжной вентилятор.
• Генератор EG 202.6.
• Доплнительные места (Диван-рундук.)
• Местное освещение 220V.
• Розетки 220V, 380V.
• Внешний подвод.
• Переговорное устройство.
• Холодильник.

планировка вариант 2

1. Лестница на крышу; 2. Шкаф с полками; 3. Автономный отопитель Палнар 8Д 24V; 4.  Диван-рундук с откидной полкой - 3 шт; 5. Крючки; 6. Кран укосина 500 кг.; 7. Люк;

8. Стол; 9. Люк; 10. Бак для воды 40 л; 11. Стеллаж; 12.Полка с креплением; 13. Стол над энергоагрегатом; 14. Место для электрогенератора.

планировка вариант 3

Типовая планировка транспортно-бытовой машины

1. Автономный отопитель ПЛАНАР; 2. Диван-рундук с откидной полкой (2шт); 3.  Стол; 4. Шкаф для одежды;

5. Умывальник; 6. Шкаф для инструментов; 7. Слесарный верстак; 8. ДЗК.

планировка вариант 4

Типовая комплектация транспортно-бытовой машины на 6 мест

1. Диван-рундук с откидной полкой (3 шт); 2. Люк с вентилятором; 3. Точки крепления груза (кольца);

4. Стол; 5.  Кронштейн крепления автономного генератора; 6. ДЗК.

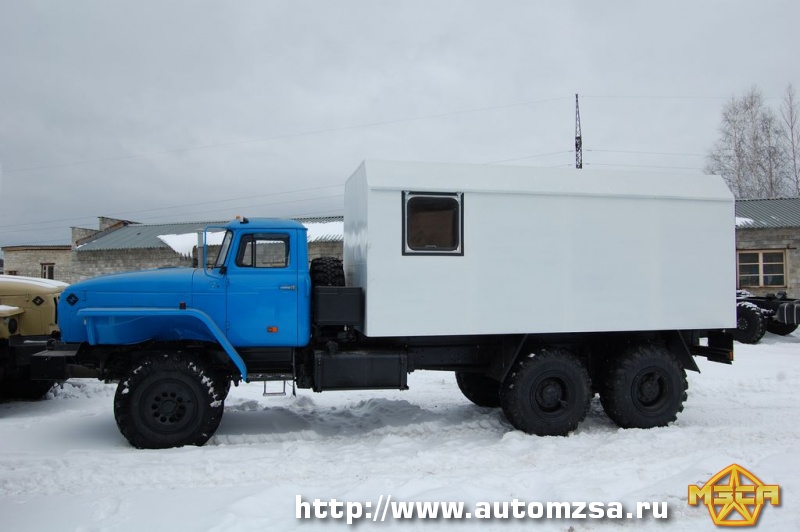

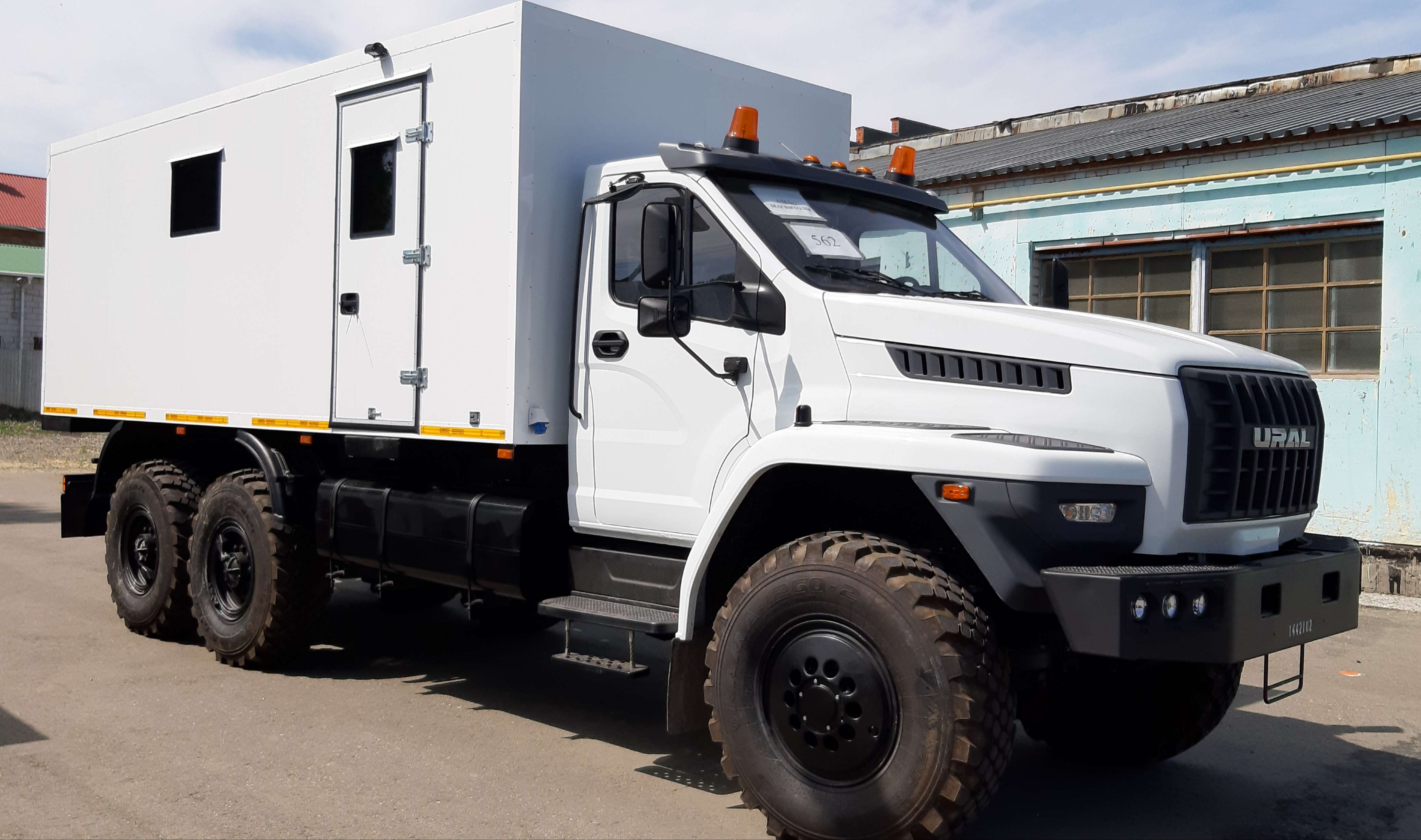

Транспортно- бытовая машина на шасси УРАЛ 4320-4951-80Е5 (кол. база 4 830 мм), УРАЛ 4320-6951-72Е5 (кол. база 4 755 мм), КАМАЗ 43118-50 (кол. база 4 100 мм)  предназначена для проведения планового технического обслуживания и текущих ремонтов  грузовых автомобилей и  прицепной техники.

Технические характеристики шасси Урал 4320-6951-72Е5:

Технические характеристики шасси Урал 4320-4951-80Е5:

Технические характеристики шасси КАМАЗ 43118-50:

Транспортно-бытовая машина (ТБМ)  применяется для комфортного проживания в ней бригады из 4 человек (обусловлена максимальными размерами фургона). Если Вам необходима более вместительная машина, то обратите внимание на "Транспортно-бытовую машину ТБМ-3".
ТБМ может эксплуатироваться в составе ремонтного комплекса из передвижных мастерских ПАРМ, МАРС, АРС, ремонтных агрегатов АНРВ, АРОК, при проведении длительных ремонтных или монтажных работ для  обеспечения комфортных условий проживания для рабочей бригады.
Кузов-фургон  без изготовлен из монолитных сэндвич-панелей, образующих собой 5-ти слойную прочную конструкцию из стальных оцинкованных плакированных листов, листов фанеры и слоя утеплителя (пенополистирол), склеенных между собой под высоким давлением посредством высокопрочного однокомпонентного клея. Внешняя обшивка — плакированный металл. Внешнее и внутреннее обрамление  оцинкованное, окрашенное. Внутренняя обшивка — плакированный металл. Толщина панели 60 мм. Над окнами и дверями — водоотливные козырьки. Пол — рифленый алюминиевый лист «Квинтет» 2 мм. Цвет фургона — белый.
Внутри кузова-фургона передвижной мастерской размещены: слесарный верстак с ящиками для инструмента, слесарными тисами и точильным станком, верстак для сборочно-разборочных работ, сверлильный станок, сварочный аппарат, компрессор с электроприводом, шкаф для одежды, умывальник с подогревом воды, диван-рундук, кресло и откидной столик.

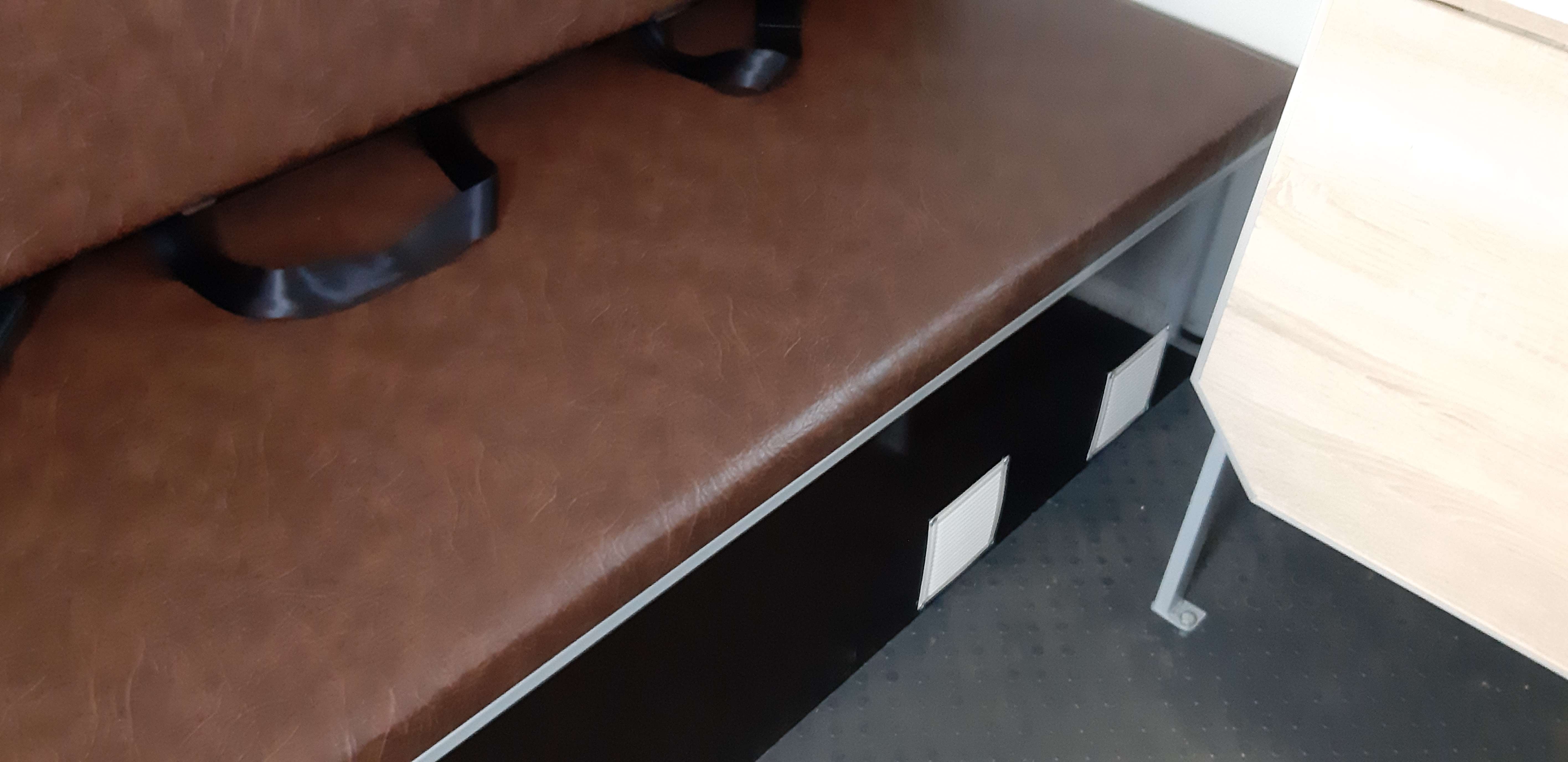

Нижний ряд спальных мест представляет собой диваны-рундуки с поднимающейся крышкой. Внутри диванов можно хранить какие-либо вещи, постельное белье, продуктовые запасы и т.п.
Дополнительные спальные места образуются за счет складных подвесных полок, в транспортном положении являющимися спинками для диванов-рундуков.
В отсеке располагается кроме диванов-рундуков умывальник, бытовая газовая плита с баллоном, запас питьевой и хозяйственной воды, шкаф для одежды, откидной столик, автомобильный холодильник, ящик-комод для продуктов, вещей.

Спецификация ТБМ:
